Здоровое питание!

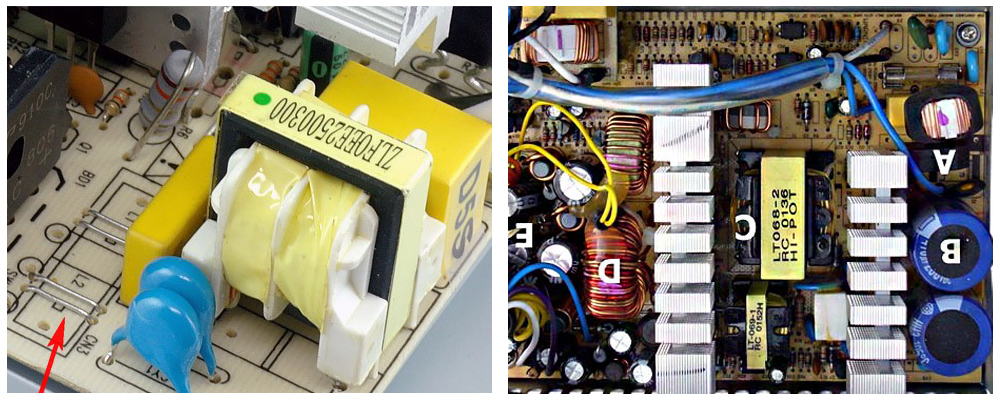

Зачастую при сборке ПК блок питания приобретают по остаточному принципу, в лучшем случае смотря только на цифру пиковой мощности в Ваттах. Иногда и просто решают «куплю корпус со встроенным БП и не буду заморачиваться». Но скупой, как известно, платит дважды (а скупой и безграмотный — трижды). Давайте попробуем разобраться в тонкостях выбора устройства, от которого зависит стабильность и безопасность всей системы в целом. И для этого сначала разберемся — а что вообще делает блок питания, зачем он нужен? В розетке, как известно, имеется переменный ток напряжением 220 вольт. Но от переменного тока умеют работать разве что лампочки и утюги, вся электроника питается только постоянным током. Следовательно, первая задача блока питания — выпрямить ток, сделать его как можно более постоянным. Далее. Все компьютерные комплектующие приводятся к единым величинам питающего напряжения: это 3.3В, 5В и 12В (встречаются и другие значения, но они получаются из этих трёх путём вторичного преобразования). Отсюда вторая задача блока питания — обеспечить как можно более стабильные цифры выдаваемого напряжения для всех компонентов ПК. Блок питания Схемотехнически блок питания состоит из трёх частей: входная цепь, преобразователь и выходная цепь. Задача входной цепи — выпрямление тока. С этим худо-бедно справляется даже простейшая спайка из четырёх «совковых» диодов, но для стабильной работы ПК нужно сгладить пульсации напряжения, иначе его перепады быстро выведут электронику из строя. И вот здесь таится огромный подводный камень: конденсаторы, сглаживающие пульсации, вызывают чудовищное падение КПД. Это физика, против которой, как известно, не попрёшь. Для минимизации данного эффекта применяются схемы, называемые корректорами фактора мощности, или по-английски PFC (power factor correction). Блоки питания без PFC в наши дни можно встретить разве что в лавках старьёвщиков, хотя иногда в погоне за удешевлением NoName-производители таки умудряются выбросить такие поделия на рынок. Их некорректированный КПД составляет не более 70%, то есть треть потребляемого тока бесполезно греет провода и мотает счётчик. Категорически не рекомендуются к приобретению. PPFC Пассивный PFC (PPFC) представляет собой обыкновенный дроссель, играющий роль буфера в колеблющейся цепи. Эффективность PPFC невысока (КПД таких блоков питания обычно лежит в пределах 75-78%), но это всё же лучше, чем ничего. Преимущества PPFC – низкая цена, простота и надёжность схемы. Например, Pangu Game King S450 – хороший образец блока питания с пассивным PFC. APFC Более продвинутый активный PFC (APFC) – это сложная каскадная схема, управляемая микроконтроллером. Помимо значительного повышения КПД (от 80 до почти 95 процентов), она вдобавок повышает стабильность работы ПК при проседании напряжения в сети (чем особенно грешат современные многоквартирные высотки и старые дома с изношенной проводкой). Дополнительное преимущество APFC – пониженный уровень паразитных высокочастотных помех, что особенно оценят люди, работающие с аудио- и видеоаппаратурой. Наличие APFC – свидетельство того, что перед вами качественный БП с продуманной схематикой. Для блоков питания с APFC введена система сертификации 80PLUS. Базовая степень 80PLUS гарантирует КПД не менее 80%, 80PLUS Bronze даст уже 81-85%, 80PLUS Silver – от 85 до 89%, 80PLUS Gold – от 88 до 92%, а самая высшая 80PLUS Platinum – аж от 90 до 94%. Иногда можно встретить БП, снабжённые APFC, но не имеющие сертификата 80PLUS – либо производитель просто поленился пройти сертификацию, либо где-то сэкономил на электронных компонентах. Примеры: Chieftec GPS-450A8 — простенький и маломощный БП, имеющий, однако, полноценный APFC и сертификат 80PLUS. FSP Epsilon F4 – добротный БП среднего уровня, сертифицированный по уровню 80PLUS Silver. Мощный БП премиального уровня Zalman ZM1250, сертифицированный по высшему уровню 80PLUS Platinum.
К недостаткам APFC, помимо высокой цены, следует отнести ещё и такую неприятную особенность. При работе такого БП через дешёвые «бесперебойники» может возникать раскалибровка входного напряжения, приводящая к зависанию или внезапному отключению ПК. Поэтому при покупке блока питания с APFC рекомендуется приобретать более совершенный UPS класса «смарт», либо отказаться от использования UPS вовсе. Функции защиты Между входной цепью и преобразователем располагается защитный блок, выполняющий, как следует из названия, функцию защиты. Это может быть защита от повышенного напряжения (OVP – over voltage protection), перегрузки по току (OCP – over current protection), перегрева (OHP – over heating protection), короткого замыкания (SCP – short circuit protection), включения без нагрузки (NLO – non-loaded overswitch) и т. д. Защитный блок не заменяет сетевой фильтр и стабилизатор сетевого напряжения, но всё же помогает, если ситуация не сильно катастрофическая. После выпрямления и сглаживания во входной цепи ток попадает в преобразователь. Это довольно сложная электронная схема, «изготавливающая» из сетевого напряжения вышеупомянутые 3.3, 5 и 12 вольт. Здесь важен следующий момент: в погоне за удешевлением нечестные производители просто выбрасывают из схемы часть элементов, заменяя их проволочками-перемычками. Такие блоки питания дают нестабильное напряжение, проседающее от малейшей нагрузки, и медленно выводят из строя все внутренние компоненты ПК. Проверить это при покупке вряд ли возможно (не будете же вы, в самом деле, разбирать БП прямо на прилавке и проверять, все ли компоненты припаяны на свои места), но избегайте хотя бы покупки откровенной безымянной дешёвки по остаточному принципу. Свист или писк при включении БП под нагрузкой почти наверняка свидетельствует о низкопробной элементной базе преобразователя, работа с таким блоком питания может серьёзно сократить срок службы вашего ПК. Хотя в отдельных случаях писк может быть вызван и слоем обыкновенной пыли, скопившейся внутри БП.  Выходная цепь дополнительно стабилизирует преобразованный ток и осуществляет обратную связь с ПК (определяя, сколько электричества потребляется и сколько мощности надо выдать). Старый стандарт выхода БП толстый пучок проводов, торчащий из выходного отверстия, но в последние годы ему на смену приходит более прогрессивный модульный стандарт. Из внутренней стенки модульного БП не «растёт» пучок проводов, вместо него имеются разъёмы, к которым присоединяются нужные пользователю кабели; преимущество такого подхода — пространство внутри корпуса не захламляется лишними проводами, меньше помех для циркуляции воздуха. Охлаждение Все блоки питания нуждаются в охлаждении. Чаще всего для этого применяются вентиляторы диаметром 80 либо 120 или 140 миллиметров. Первые, как правило, шумные, поэтому рекомендуется выбирать модели со 120-мм (140-мм) вентилятором (благо, таких сейчас большинство). Иногда можно встретить и такую экзотику, как пассивное безвентиляторное охлаждение (в дорогих премиальных моделях БП). Даже такие именитые брэнды, как Thermaltake, иногда ставят в свои БП маленькие 80-мм вентиляторы (например, модель Litepower W0095). Безвентиляторный Chieftec GPS-500C Выходная мощность Ну и, наконец, о той характеристике, о которой так любят пофилософствовать геймеры и оверклокеры — выходная мощность. Понятно, что выбирать тут нужно по принципу «суммарная потребляемая мощность всех компонентов ПК плюс небольшой запас». Иногда покупатели впадают в крайность — берут «на вырост» БП с чуть ли не трёхкратным запасом по мощности. Так делать не следует. Работа с малой нагрузкой — не особо благоприятный режим работы для БП: падает КПД, цепь обратной связи плохо справляется со своей функцией; результат — лишние счета за электричество, зря уплаченные за БП деньги, иногда даже и сокращение срока службы. Запас следует оставлять в пределах 25-40% от общей выдаваемой мощности. Рассчитать мощность, которую потребляют компоненты вашего ПК, помогут утилиты KSA Power Supply Calculator или Power Watts PC, работающие по принципу «перечисли свои железки, и я скажу тебе, сколько они едят». Либо можете вычислить мощность самостоятельно, найдя характеристики каждого компонента в интернете. Если позволяют знания — можете просчитать потребляемую мощность отдельно по каждой из линий (3.3, 5 и 12 вольт), предельный выдаваемый ток по каждой линии обычно указан на корпусе БП. Так вы дополнительно застрахуете себя от ситуации «вроде и выбрал по всем правилам, а вот этой железке питания не хватает». Небольшая подсказка: 3.3 вольта используют чипсет и ОЗУ, 5 вольт может использоваться практически любым компонентом, 12 вольт идёт на наиболее «прожорливые» компоненты — ЦПУ, видеокарту, а также на жёсткие диски и DVD-приводы. Выводы Подытожим всё вышесказанное: 1) Блок питания с активным PFC предпочтительнее, чем с пассивным (кроме случаев, когда ПК работает от старого бесперебойника, и отказаться от него никак нельзя). Модели без PFC стоит приобретать разве что от полной безысходности. 2) Сертификат 80PLUS – это хорошо, даже очень. 3) В дешёвых NoName блоках питания часто экономят на внутренних компонентах. Такой блок запросто может сгореть сам и потянуть за собой весь компьютер. 4) Даже самый дорогой и навороченный блок питания не отменяет необходимости применения заземления, сетевого фильтра и нормальных исправных «автоматов» в щитке. 5) Модульная конструкция выходов — хорошо, но критического значения не имеет. 6) Безвентиляторное охлаждение — тихо, надёжно, но дорого, и накладывает существенные ограничения на максимальную выдаваемую мощность. Тщательно подумать перед покупкой. В большинстве случаев хороший фирменный БП с вентиляторным охлаждением будет ничуть не хуже, но ощутимо дешевле. 7) Мощность выбираем с запасом, но без фанатизма. Примеры И в заключение — примеры хороших качественных БП из ассортимента е2е4: Aerocool VX-400 – стоит чуть дороже NoName-вариантов, но при этом представляет собой проверенное и добротное решение для офисного или простенького домашнего ПК. Блоки питания Chieftec серии GPA за их неприхотливость и качественную элементную базу любят производители брэндовых корпусов со встроенными БП. Уже упоминавшийся выше Chieftec GPS-450A8 и чуть более дорогой Zalman ZM-450 открывают сегмент рынка БП, имеющих сертификаты 80PLUS.

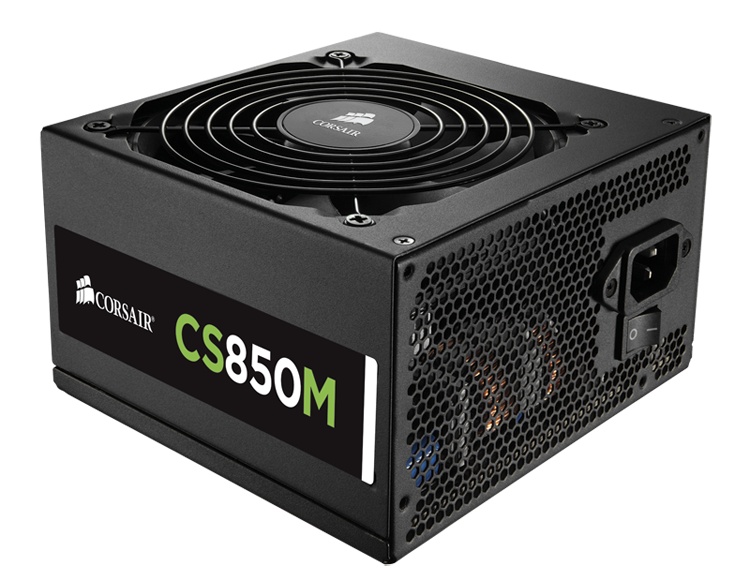

Pangu X750 – бюджетный представитель БП класса «для геймерских ПК». Chieftec Nitro – классика жанра для универсальных домашних компьютеров. Модульный дизайн, активный PFC, сертификат 80PLUS Bronze, надёжная японская элементная база, малошумный 140мм вентилятор. Corsair CS850M – дорого, мощно, надёжно. «Полумодульная» конструкция выхода, 80PLUS Gold. Удачных покупок! И помните совет наших мам — на питании экономить нельзя! :) (С) Александр Ситников Эксклюзивно для е2е4. Полный список блоков питания можно найти в каталоге e2e4. ___________________________________________ e2e4 - приятно быть умным! |
