Обзор материнской платы BaseTech B550M-K на AM4

BaseTech B550M-K — материнская плата для офисных ПК на базе процессоров Ryzen 3, 4 и 5 поколений. Ориентацию платы на корпоративный сегмент в первую очередь выдают интерфейсы PS/2, D-Sub (VGA) и RS-232. Формально плата подойдёт и для простой игровой сборки, но из-за некоторых особенностей схемотехники такое её применение нежелательно.

В обзоре я рассмотрю оснащённость системной платы, расскажу об особенностях BIOS и отмечу нюансы при сборке ПК. На базе платы соберу системный блок и протестирую основные компоненты в синтетических тестах. Также оценю производительность в играх. В заключении определю для каких задач лучше подходит новинка от BaseTech.

Содержание

• Технические характеристики
• Комплект поставки и внешний вид
• BIOS
• Тестирование
• Сеть и накопители
• Игровые тесты
• Работа под Linux
• Заключение



Технические характеристики

Спецификации материнской платы BaseTech B550M-K приведены в таблице ниже.



Комплект поставки и внешний вид

Материнская плата BaseTech B550M-K поставляется в универсальной коробке из плотного картона с цветной полиграфией. На одном из её торцов размещена наклейка с информацией о содержимом.

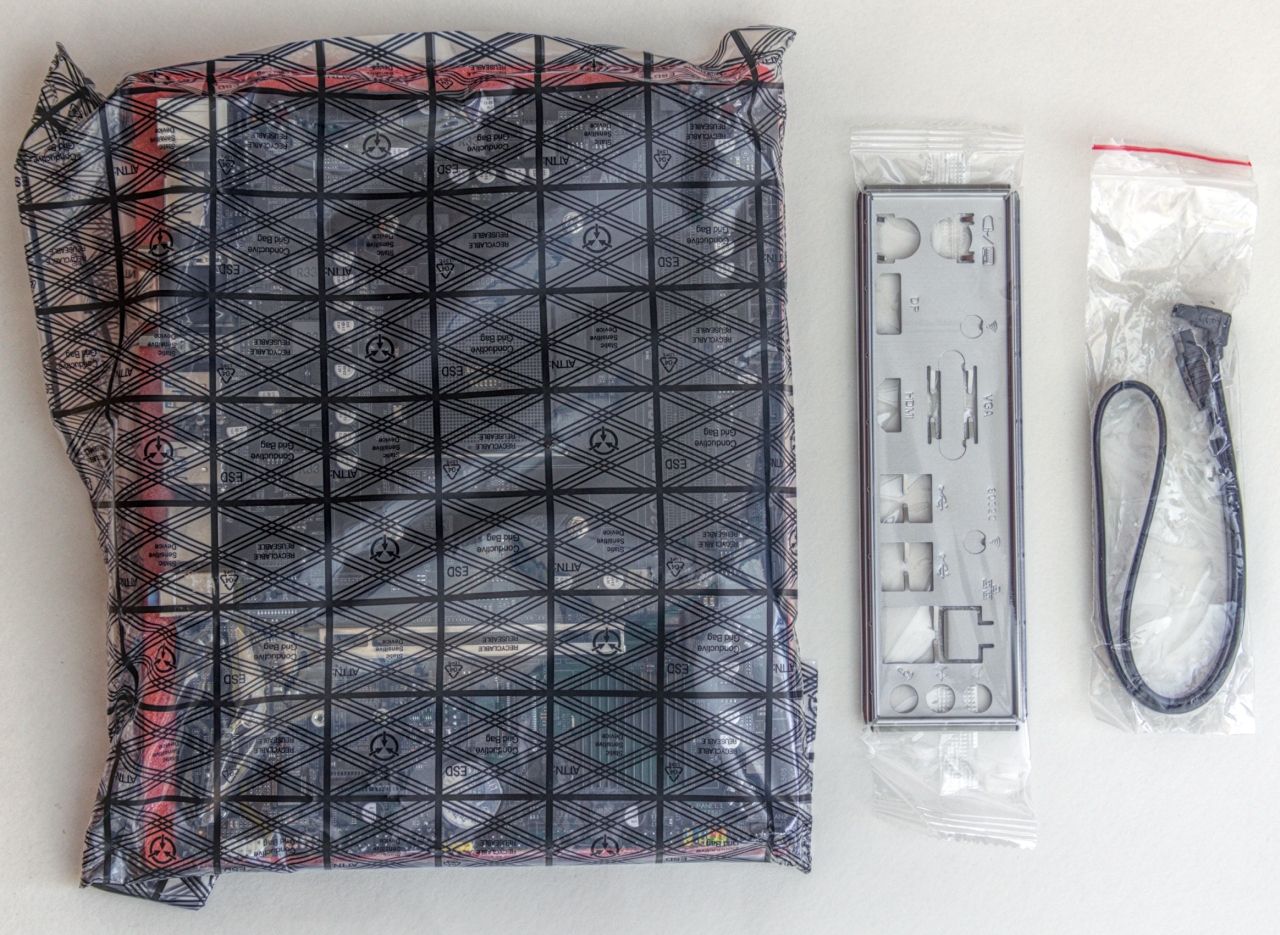

Внутри коробки плата дополнительно упакована в картонный бокс, антистатический пакет и защищена снизу поролоном. Комплект поставки спартанский: заглушка на панель ввода-вывода и кабель SATA с Г-образным коннектором.

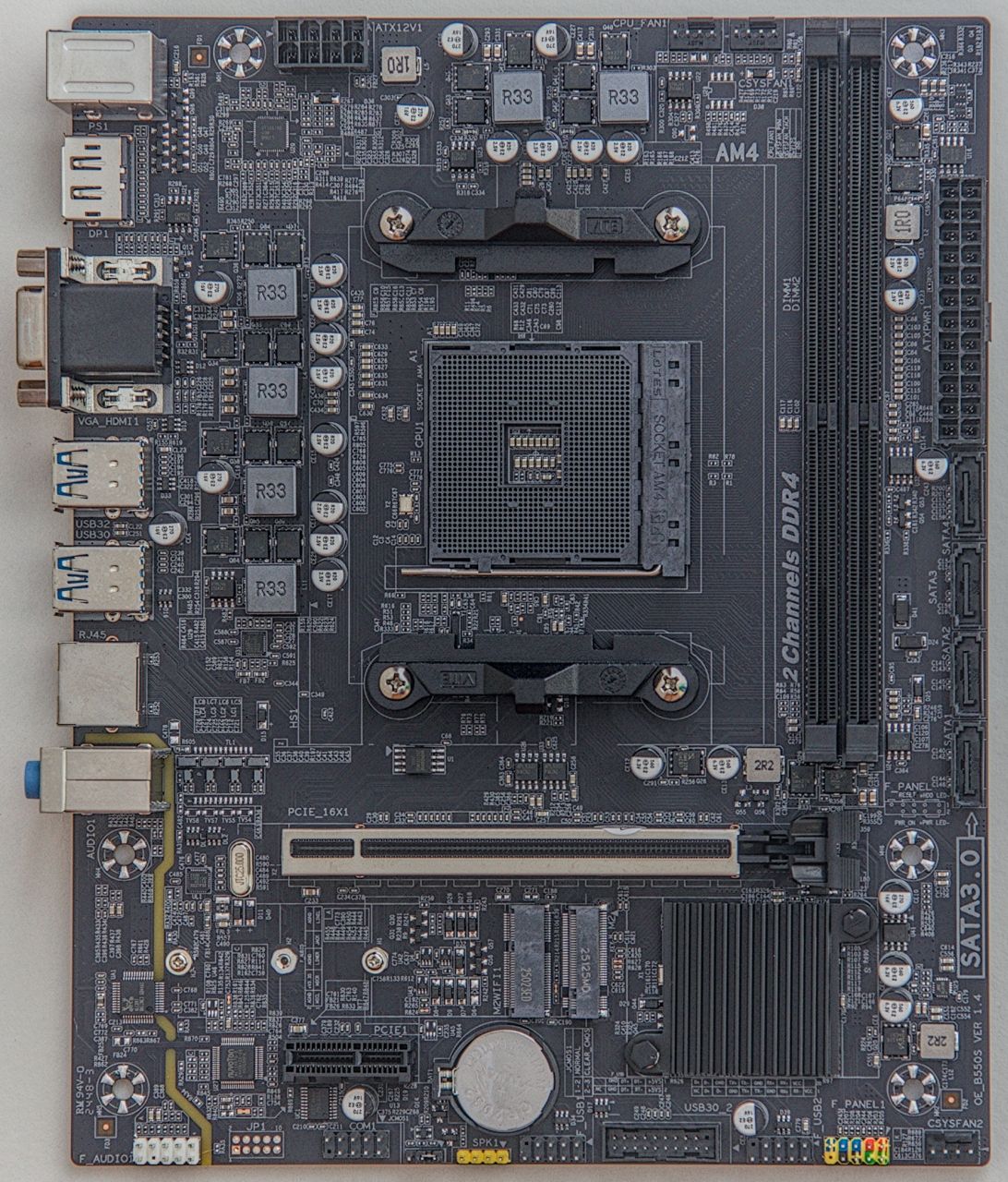

Плата имеет формат mATX, её размеры 220×180 мм. Основные элементы расположены привычно для продуктов сегмента SoHo:

• сверху находится 8-контактный разъём питания процессора

• справа 24-контактный разъём ATX

• а модули памяти устанавливаются по правую сторону от сокета.

Единственный на плате радиатор охлаждает чипсет AMD B550.

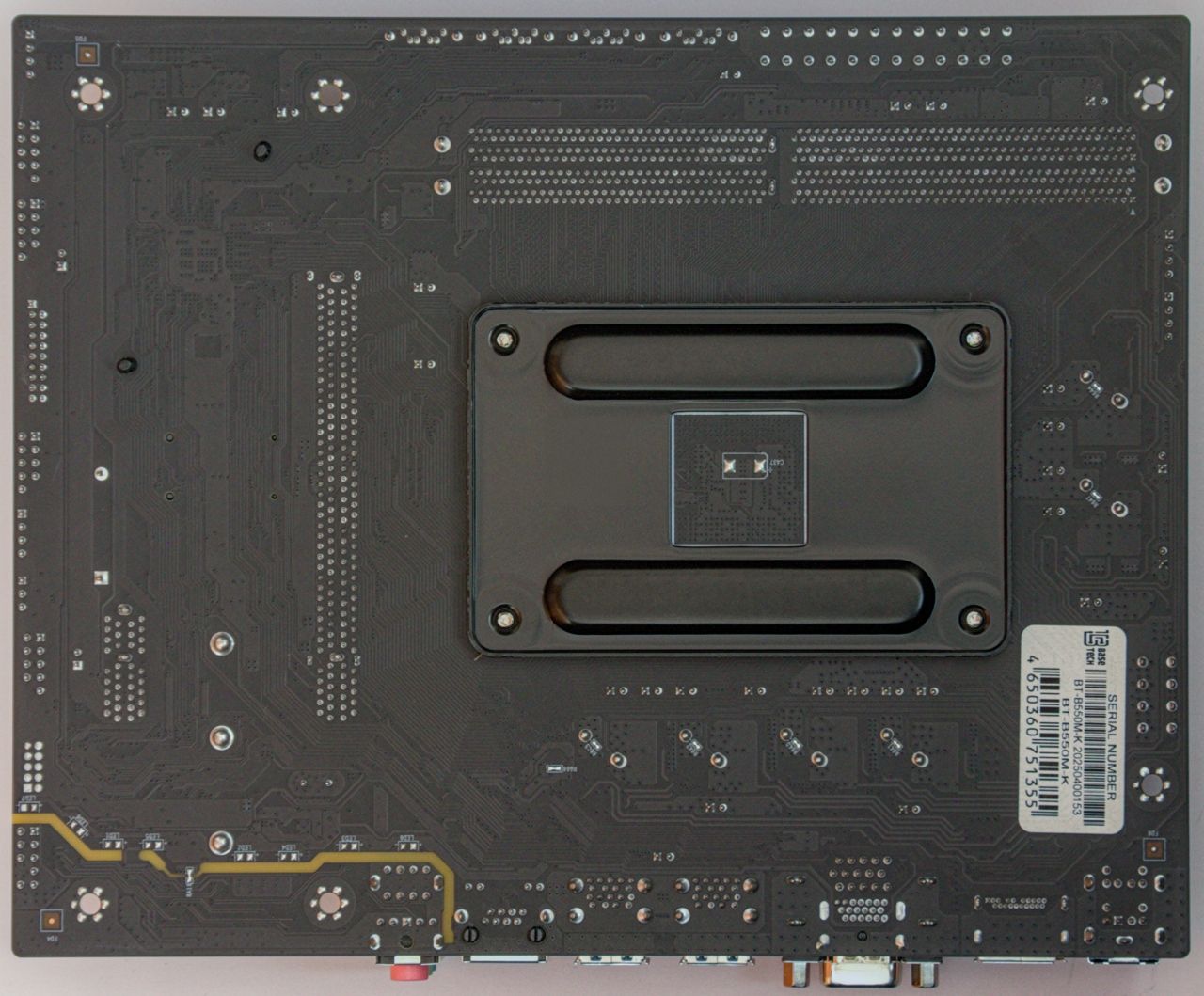

Снизу никаких активных элементов нет. Под процессорным разъёмом присутствует усилительная пластина, в которую вкручены кронштейны для крепления кулера. Текстолит снизу обработан очень хорошо, следов флюса я не обнаружил. У крупных разъёмов, таких как RJ45, длинные ножки не обрезаны.

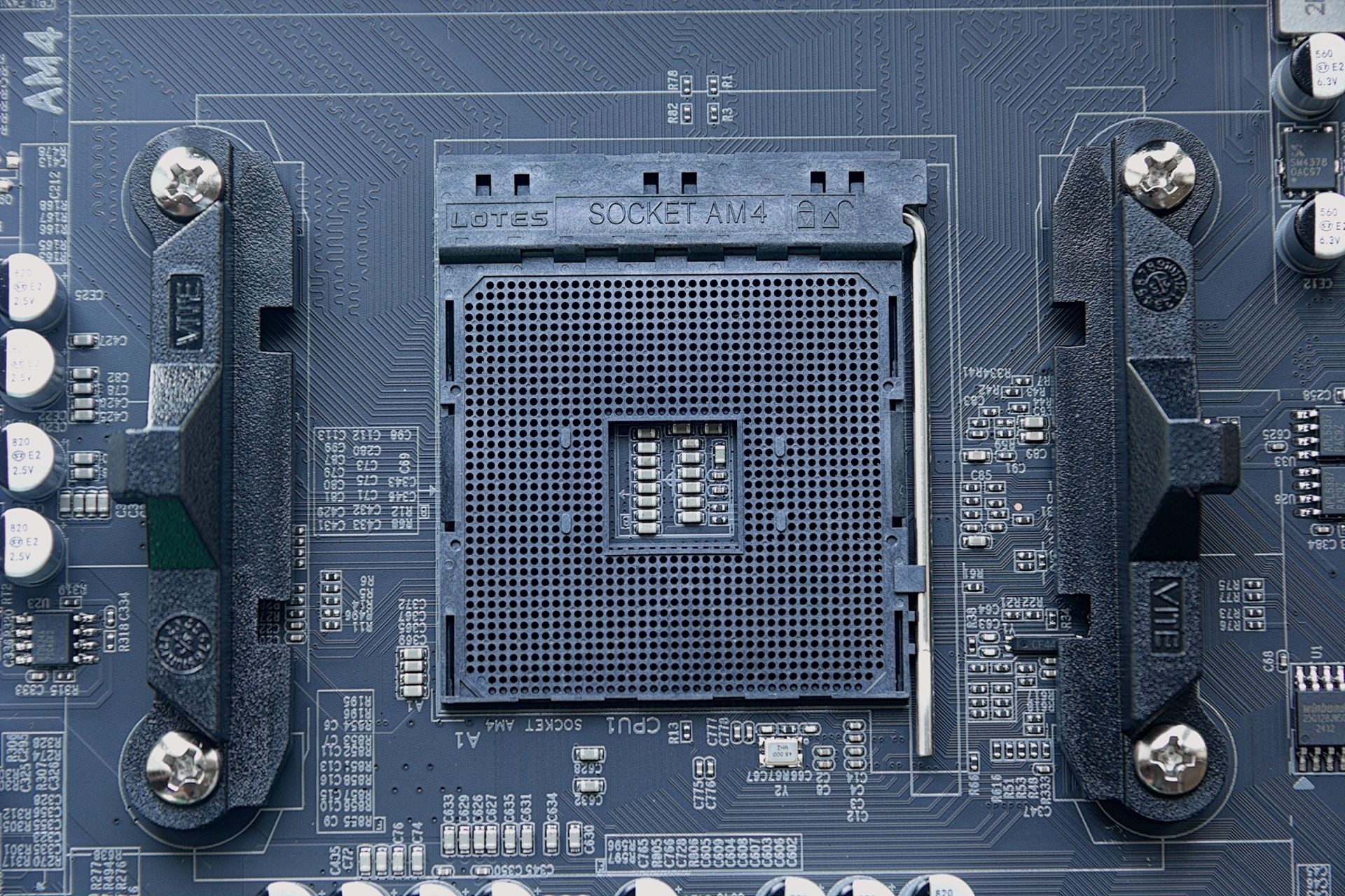

В основе платы процессорный разъём AM4.

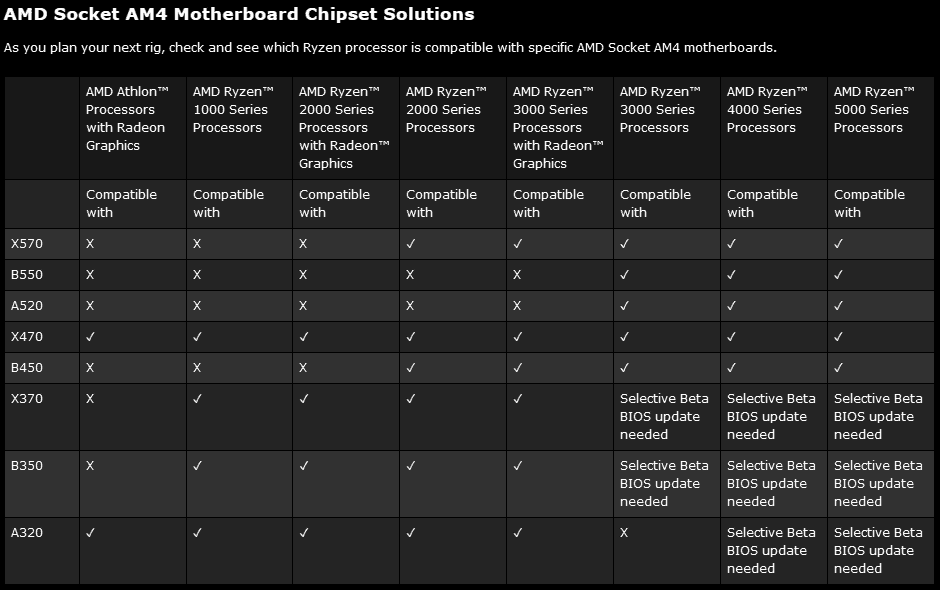

На плату можно установить не все процессоры с сокетом AM4. Согласно информации с сайта AMD, плата совместима с процессорами Ryzen 3000 серии (кроме процессоров с интегрированной графикой), а также со всеми процессорами 4000 и 5000 серий.

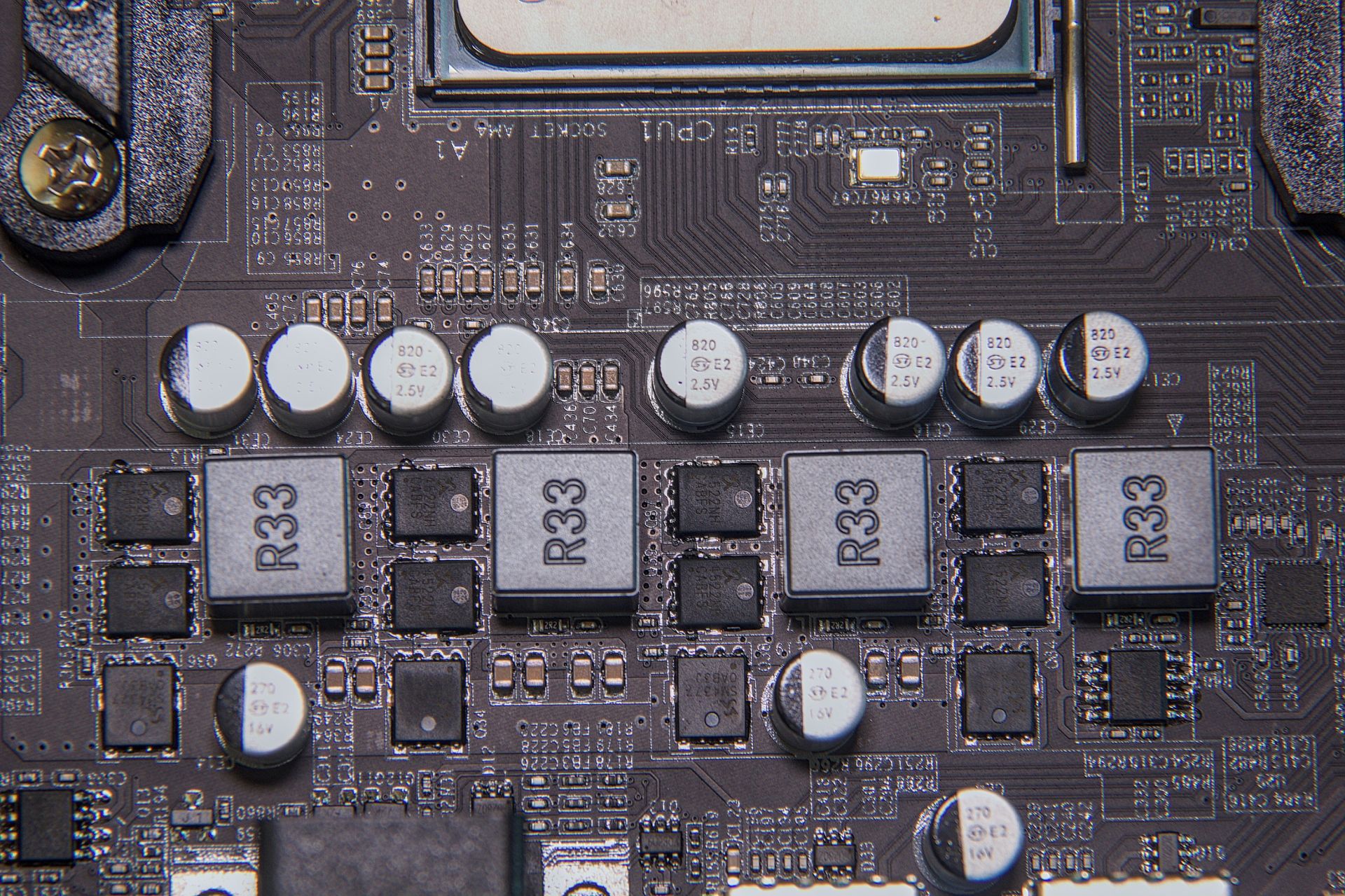

Преобразователь питания процессора (MOSFET) состоит из четырёх фаз (две фазы сверху на интегрированный контроллер памяти не считаю). Для процессоров с TDP 65 Вт этого достаточно, а для более мощных CPU и в случае разгона такой MOSFET может стать узким местом. Охлаждения в виде радиатора здесь не предусмотрено, единственный способ охладить систему питания процессора — направить на неё поток воздуха от вентилятора.

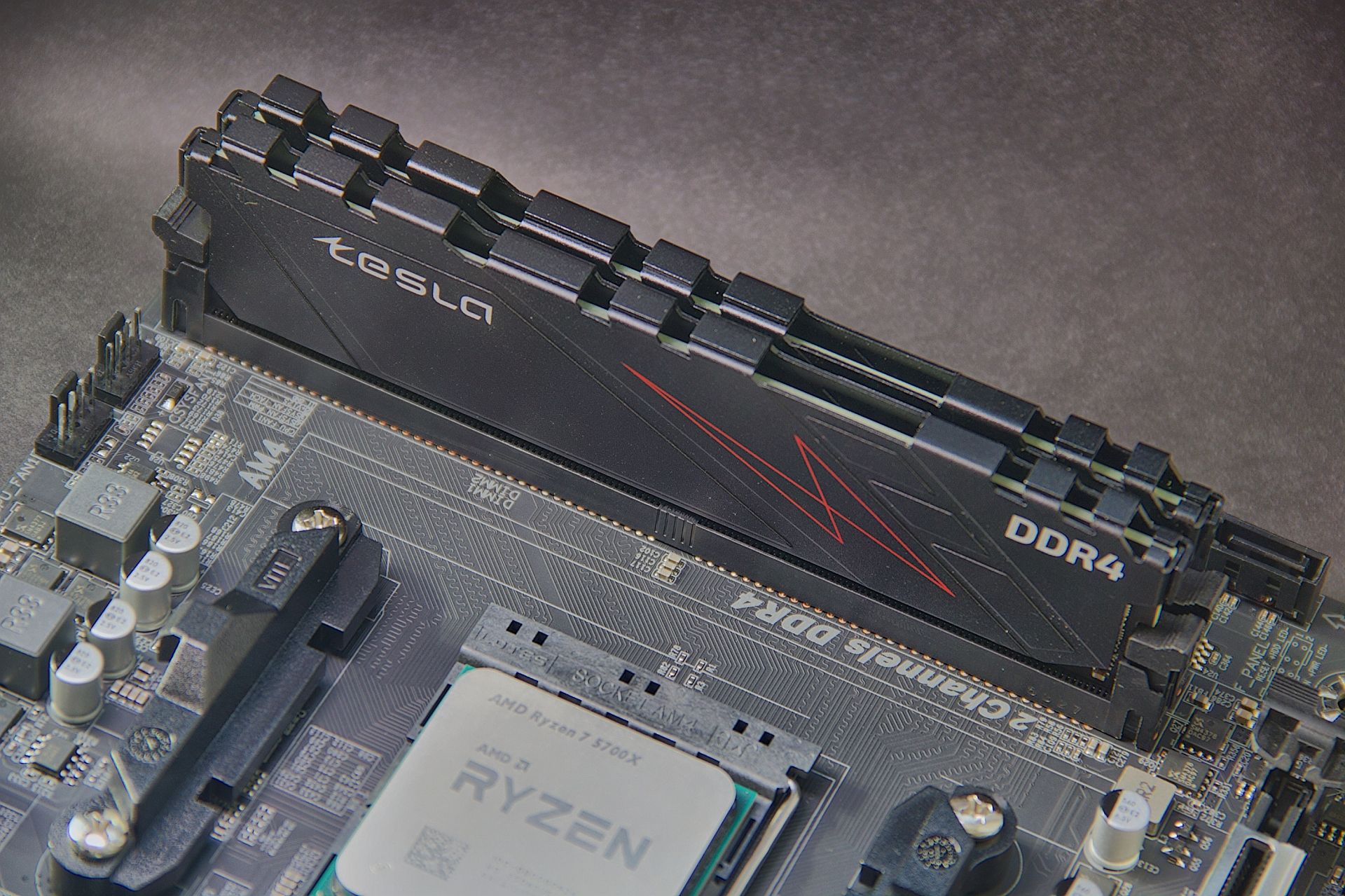

Два слота для оперативной памяти стандарта DDR4 позволяют установить до 64 ГБ оперативной памяти. Слоты разнесены на минимальное расстояние, поэтому модули памяти с максимально разрешённой толщиной 8 мм окажутся впритык. Металлической окантовки на слотах нет.

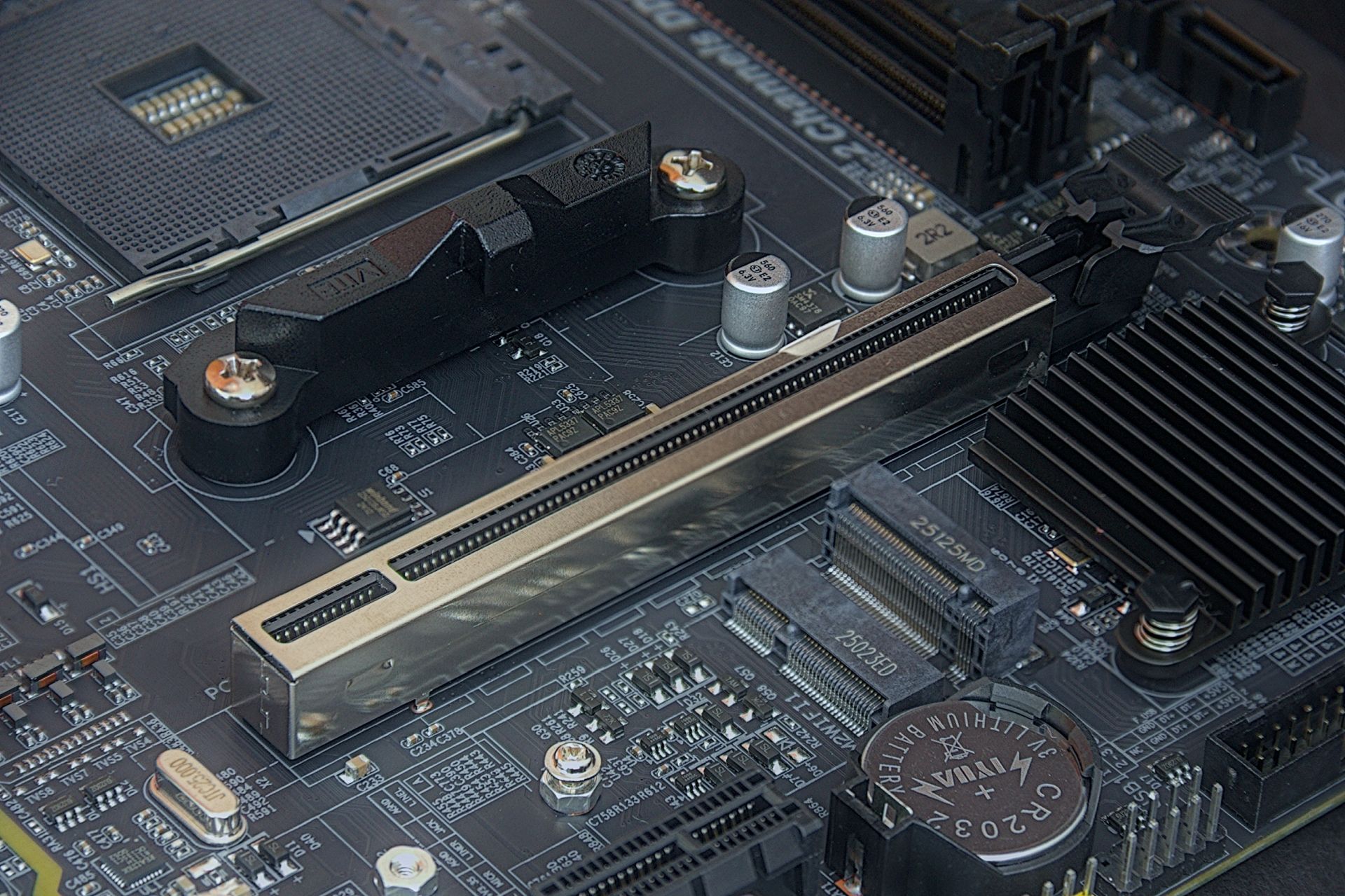

На плате имеются два слота PCI Express. Верхний разъём — PCI Express x16 — подключен к процессору и использует линии версии 4.0. Разъём имеет металлическую окантовку. Толщины металла будет достаточно для защиты от электромагнитных помех, но от изгиба он вряд ли защитит. Если планируете установить крупную GPU с массивным охлаждением, я рекомендую использовать специальную подставку для видеокарт.

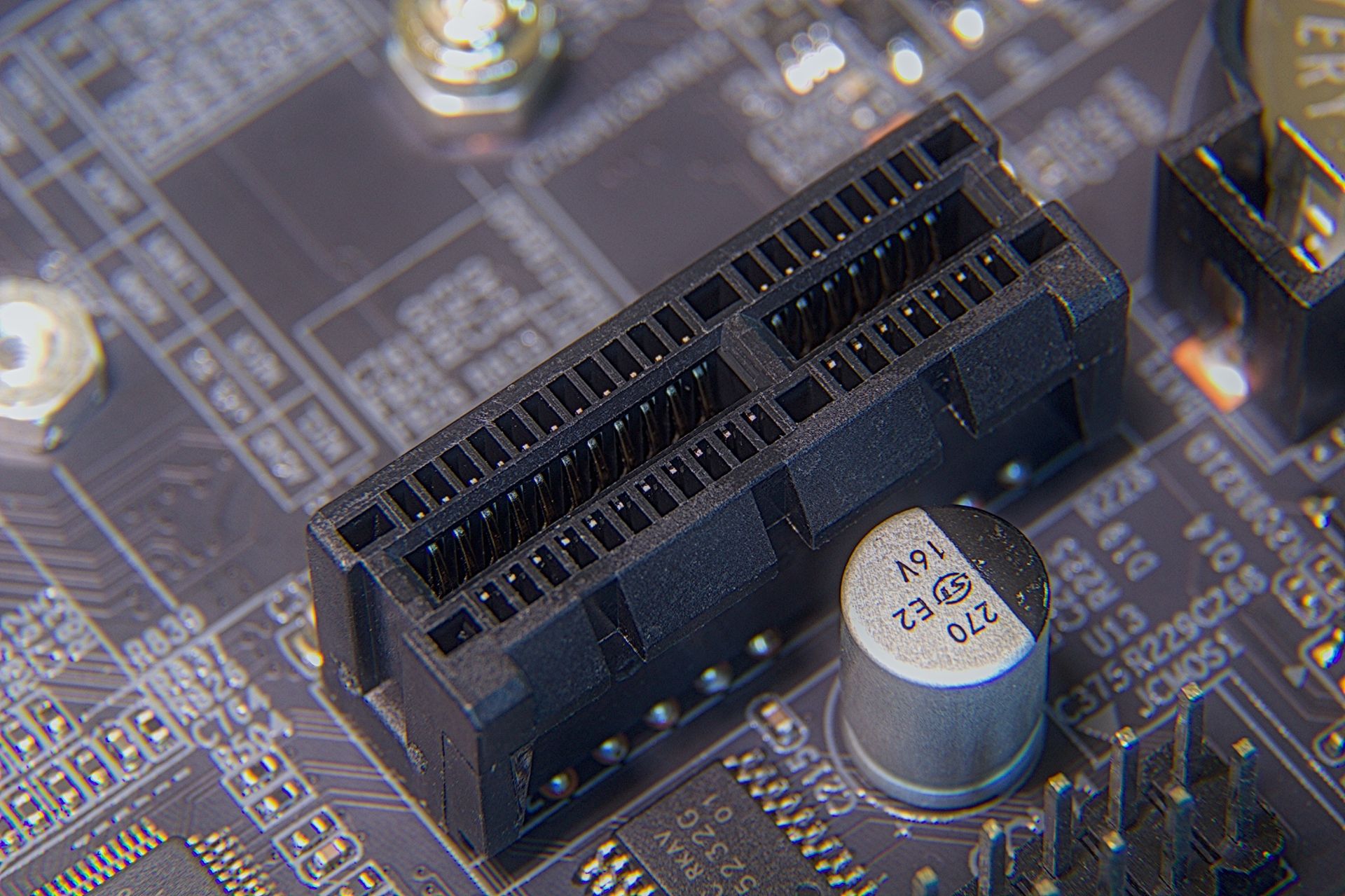

Разъём PCI Express x1, расположенный в нижней части платы, получает линию версии 3.0 от чипсета AMD B550. Слот не имеет прорези с дальней стороны, поэтому установить в него карты формата x4 и более крупные не получится. При использовании дискретной видеокарты данный разъём будет заблокирован, если система охлаждения графического адаптера занимает более двух слотов.

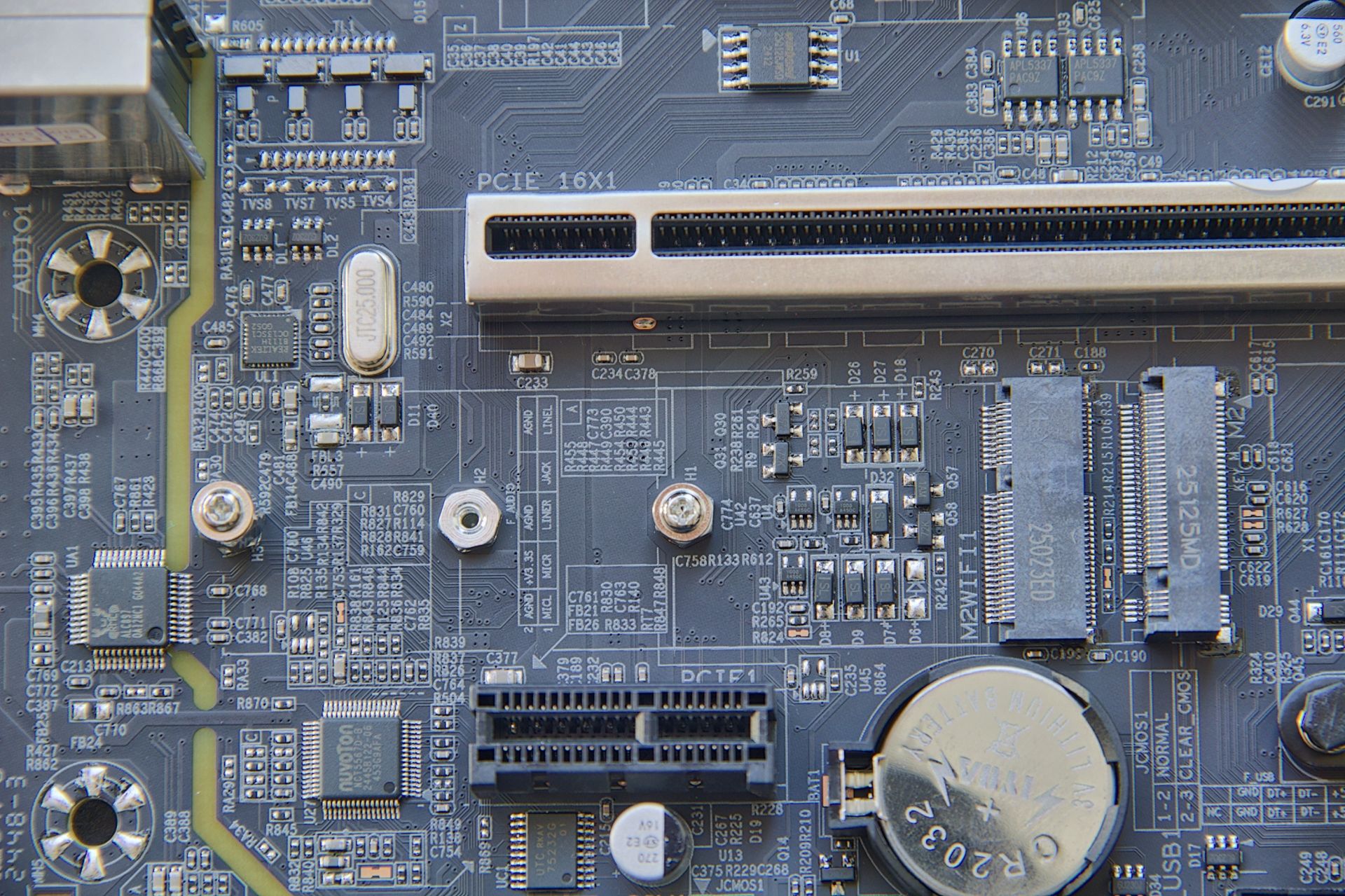

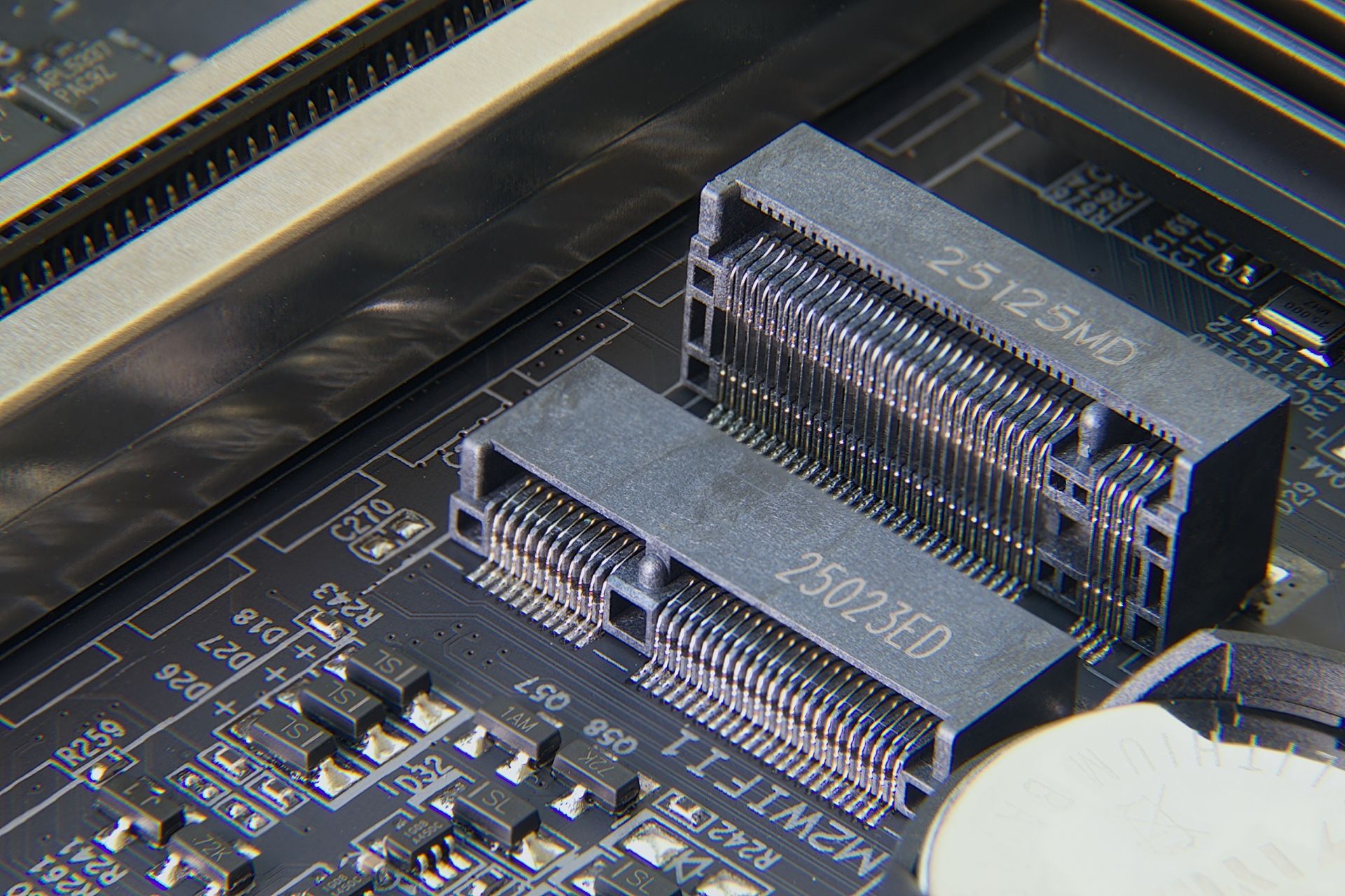

Единственный слот для накопителей M.2 расположен между разъёмами PCI Express. Он готов приютить SSD типоразмера 2242, 2260 и 2280 c интерфейсом PCI Express. 4 линии версии 4.0, подключенные напрямую к процессору, позволяют организовать высокопроизводительное дисковое хранилище. Топовые SSD с интерфейсом PCIe 4.0 x4 предлагают последовательные скорости свыше 7000 МБ/с. Крепление дисков традиционное и максимально надёжное — с помощью стойки и винтика.

Рядом со слотом для накопителей расположен ещё один слот M.2 — для беспроводных сетевых адаптеров типоразмера 2230. Данный разъём использует ту же точку крепления, что и SSD типоразмера 2242, поэтому при их совместном использовании потребуется другая стойка и дополнительная шайба.

При установке дискретной видеокарты высота радиатора на M.2 SSD ограничена 3−4 мм.

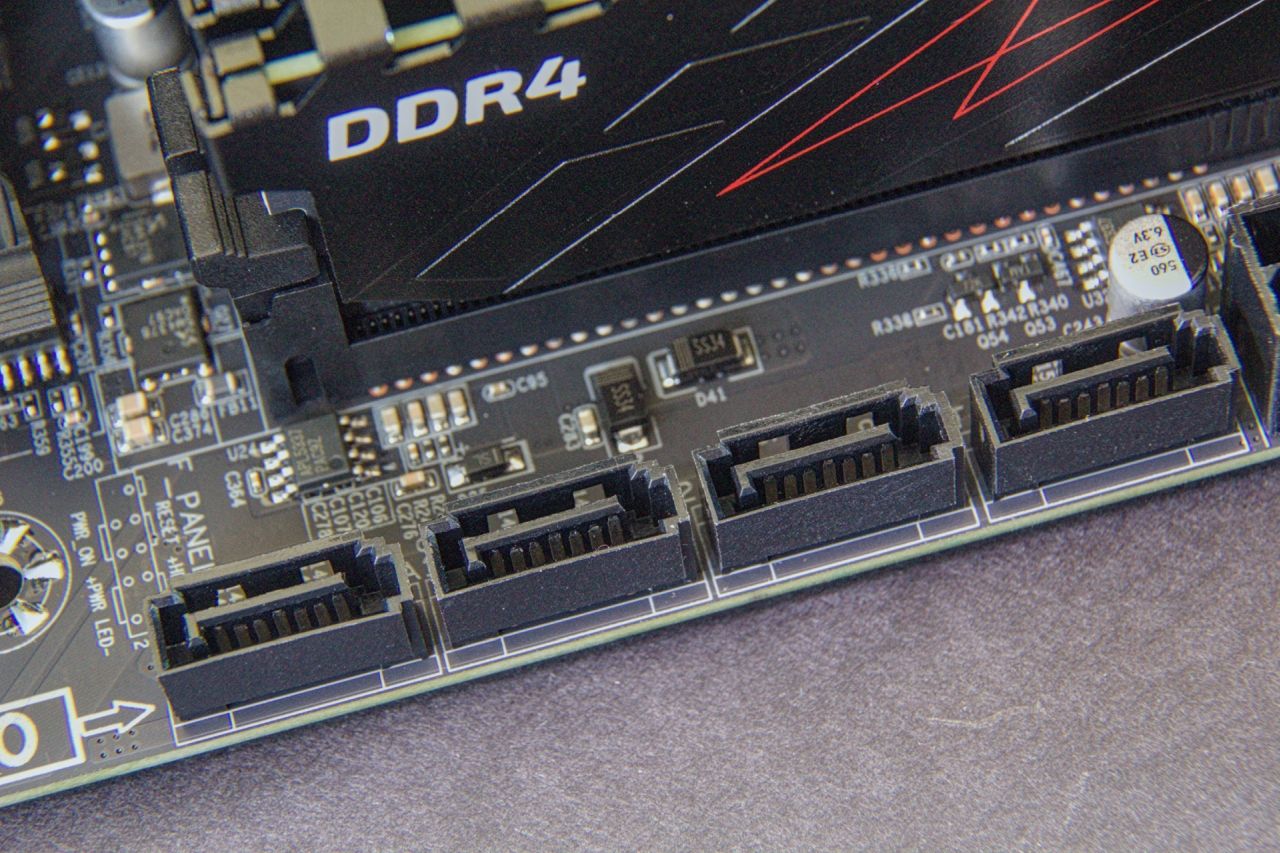

Четыре разъёма SATA на плате расположены в привычном месте — на правом торце, рядом с 24-контактным коннектором ATX. Разъёмы установлены в один ряд и ориентированы вверх.

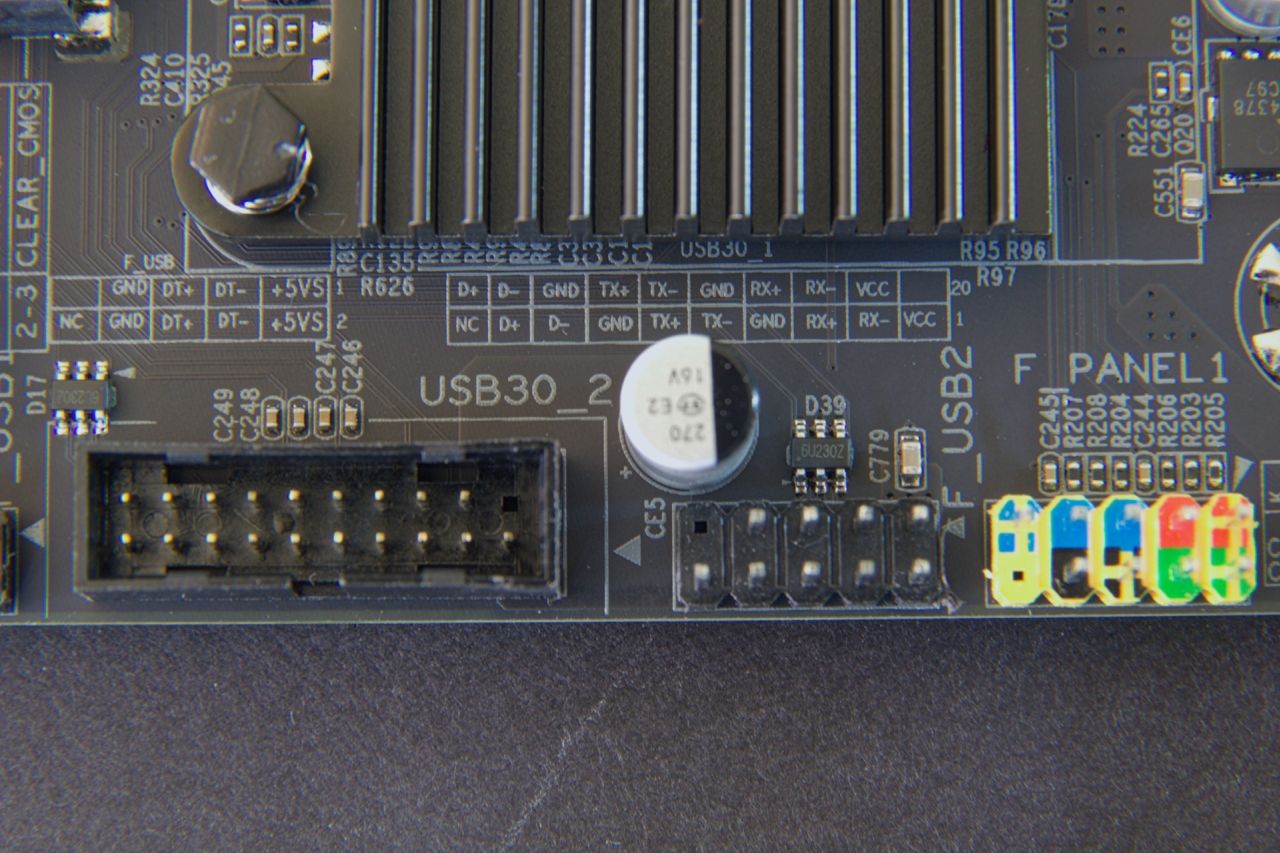

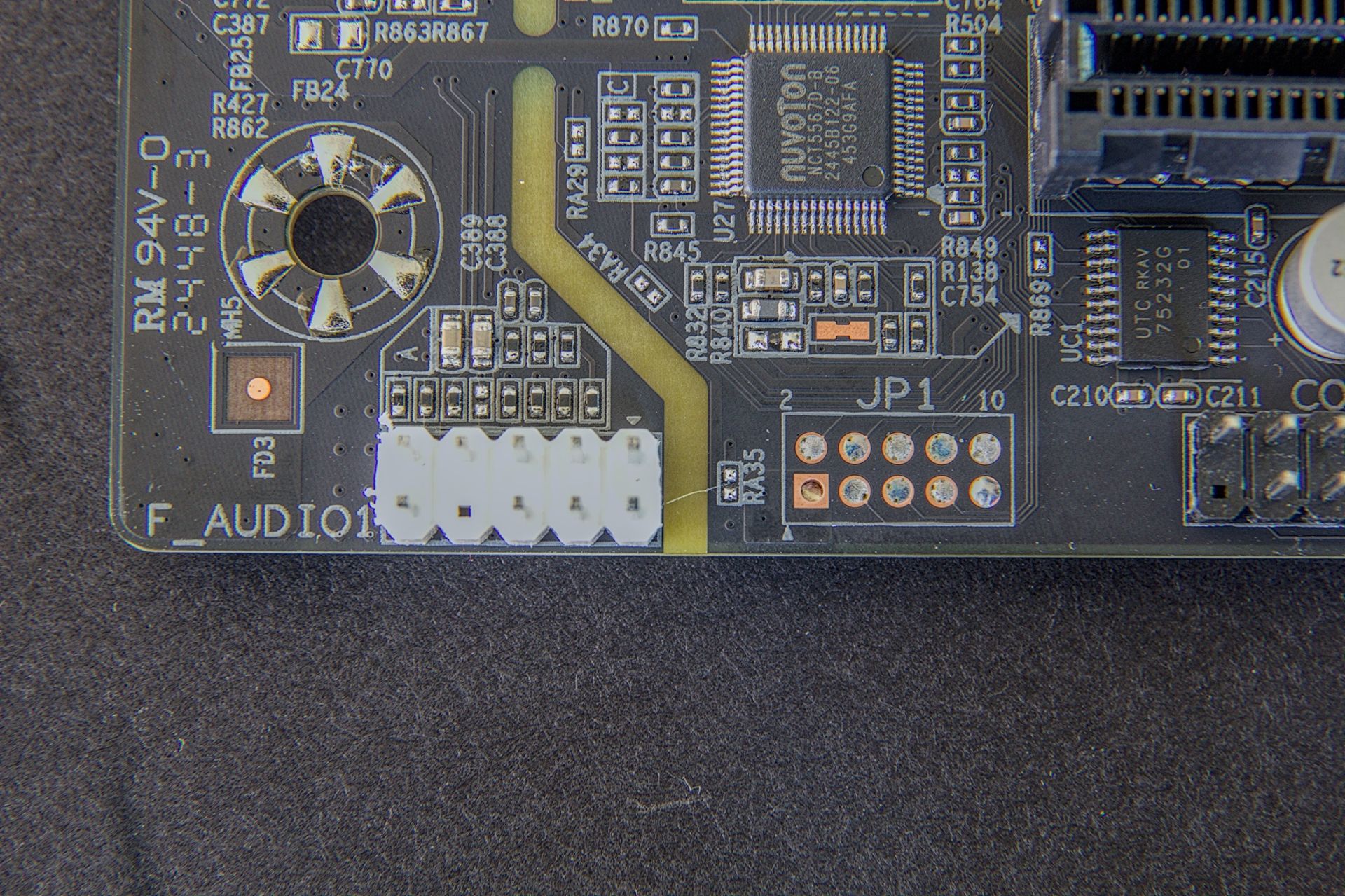

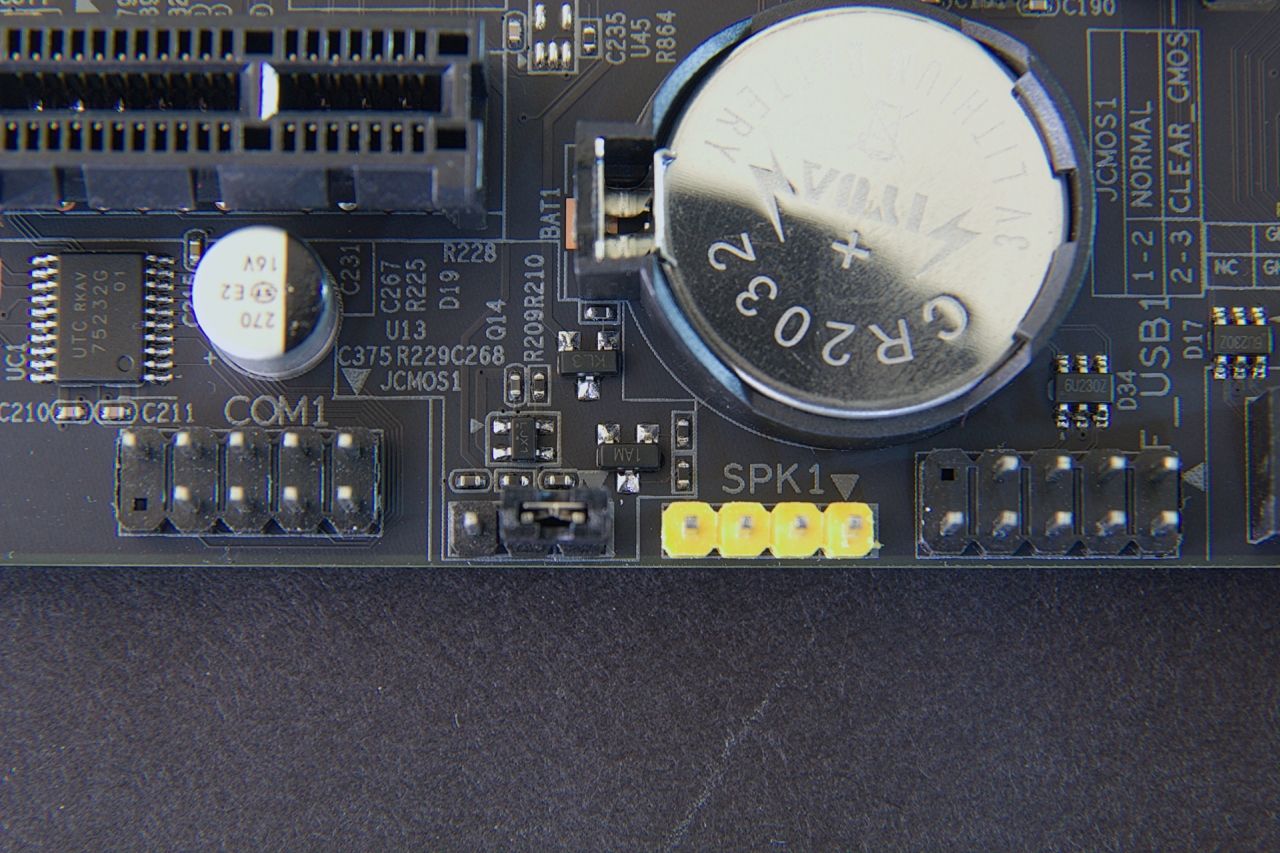

Большинство внутренних коннекторов платы установлены в нижней части. Здесь находятся:

• Колодка для подключения аудиоразъёмов на корпусе

• COM-порт (RS-232)

• Два разъёма USB 2.0 (9-pin)

• Разъём USB 3.0 (19-pin)

• Разъём для пищалки (PC Speaker)

• Контакты для сброса настроек BIOS

• Колодка для кнопок и индикаторов на корпусе

Большинство разъёмов в нижней части платы перевёрнуты на 180 градусов. В случае с двухрядными разъёмами (USB, аудио, COM) это не будет проблемой, потому что их невозможно подключить неправильно. Внимание потребуется при подключении кнопок и индикаторов корпуса, а также пищалки.

Разъём для подключения Type-C на корпусе отсутствует. Если он необходим, можно воспользоваться переходником с внутреннего разъёма USB 3.0 (19-pin).

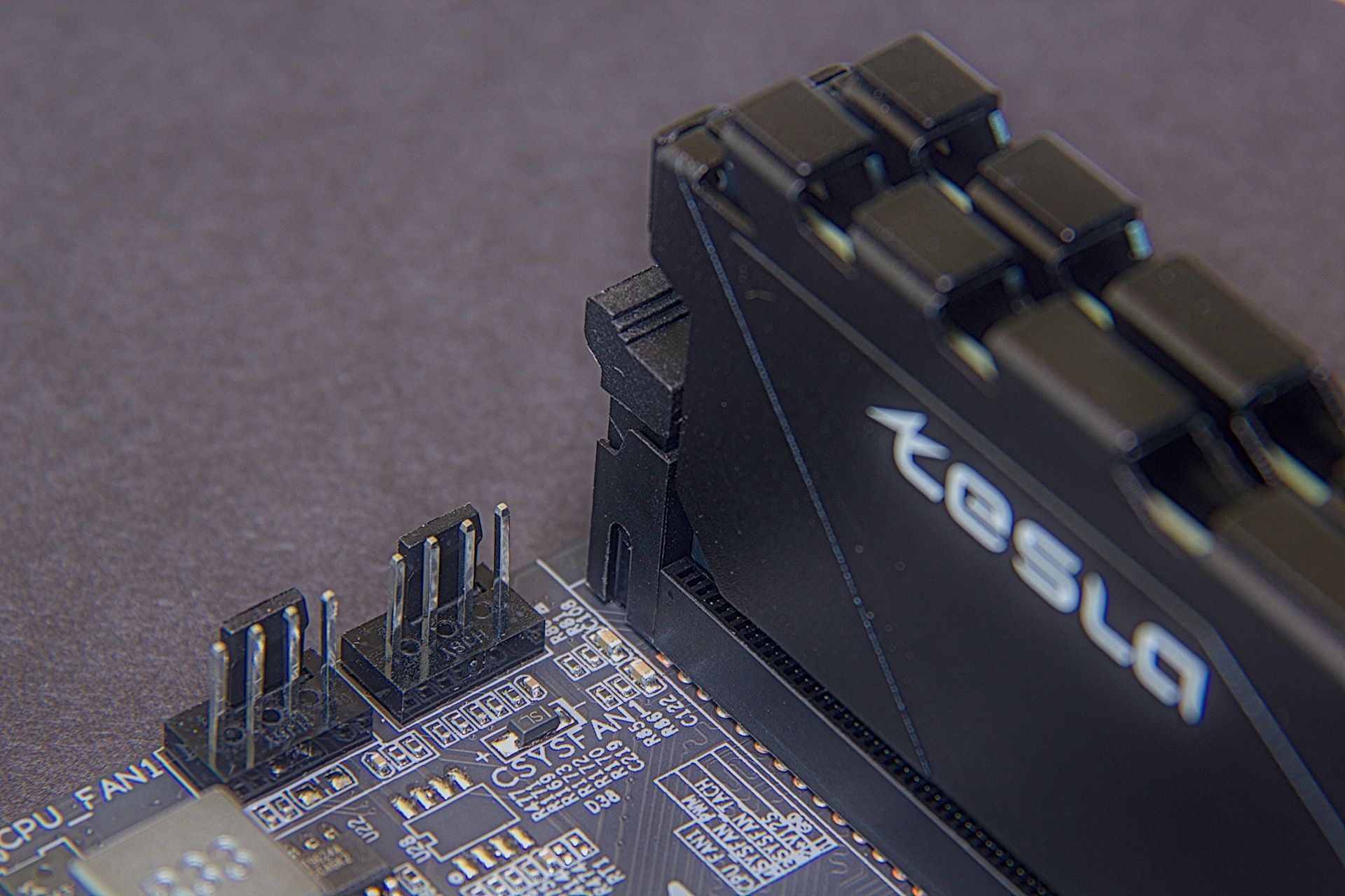

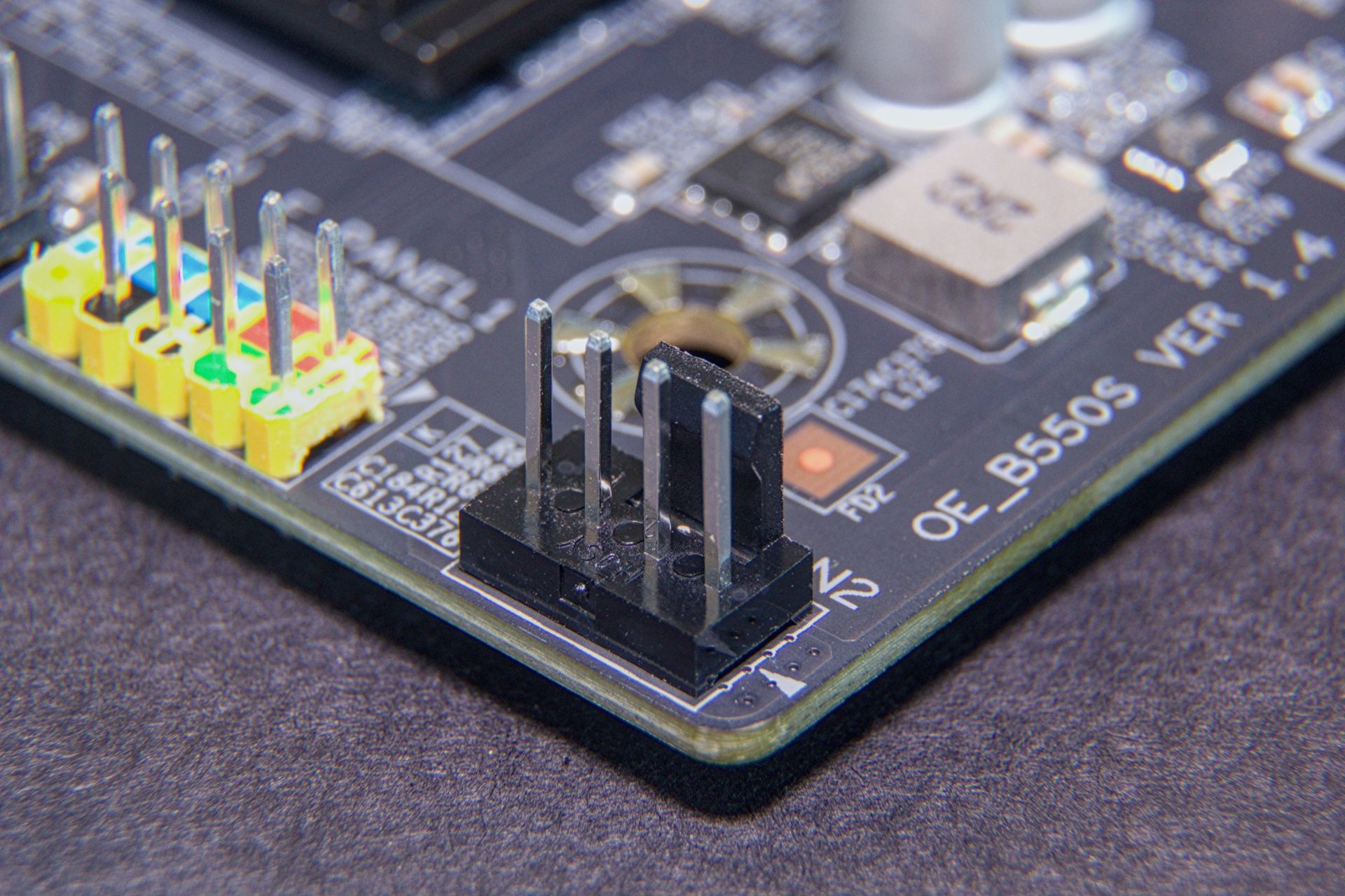

Плата оснащена тремя 4-pin разъёмами для вентиляторов. Два из них расположены в верхней части платы, над процессорным сокетом, ещё один разъём разместили в нижнем правом углу. Вентиляторами, подключенными к верхним разъёмам, можно управлять в настройках BIOS, а нижний разъём настраивается в программном обеспечении — Argus Monitor или Fan Control.

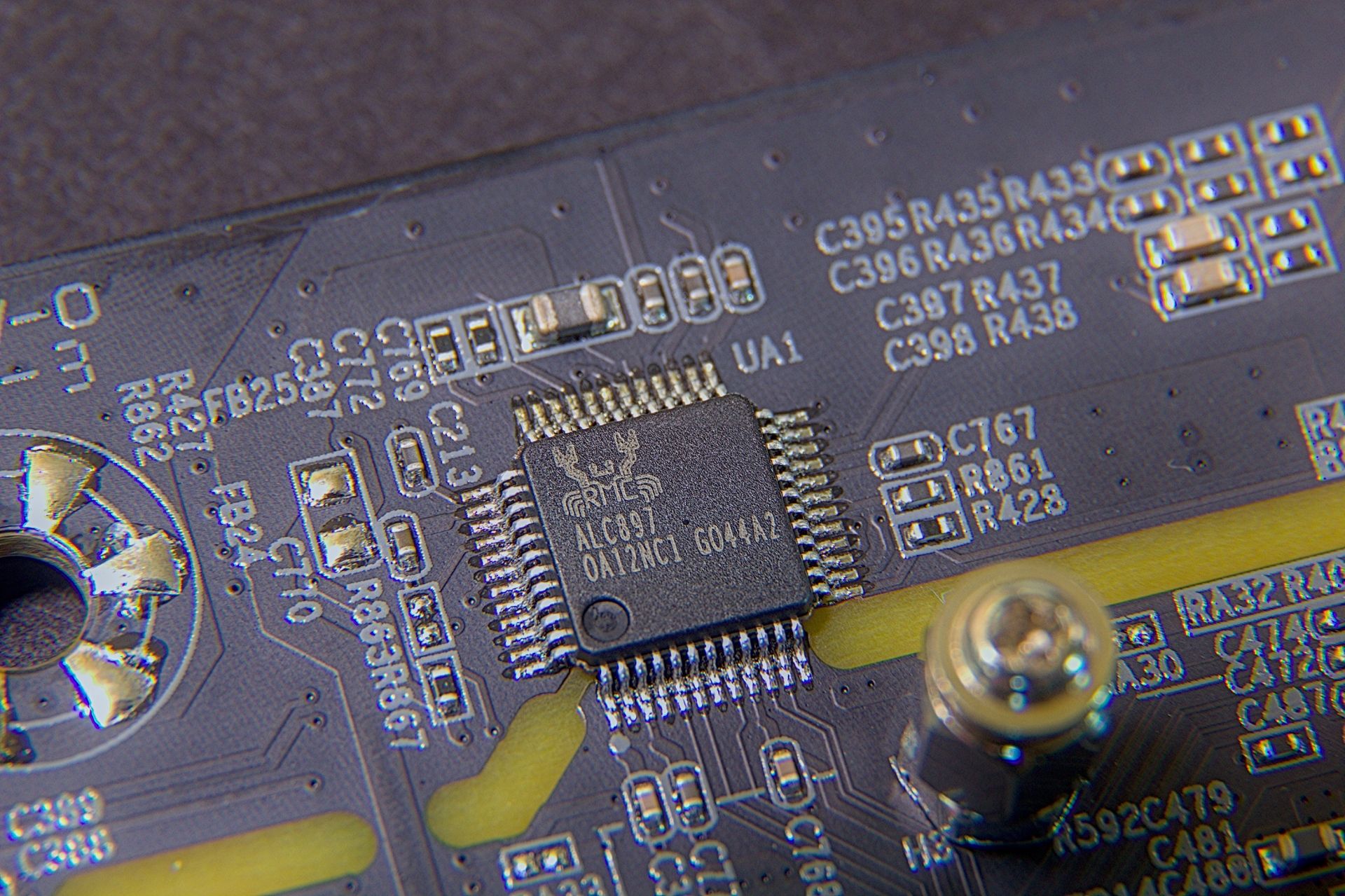

Я думаю, вы обратили внимание, что часть текстолита на краю платы BaseTech B550M-K выделена под аудиотракт. Такое решение обычно встречается в платах среднего и высшего ценового сегмента, где находят применение цифро-аналоговые преобразователи или высококачественные кодеки, аудиофильские конденсаторы и съёмные операционные усилители. На рассматриваемой плате перечисленных выше изысков ожидаемо нет, а за звуковые возможности отвечает популярный чип Realtek ALC897.

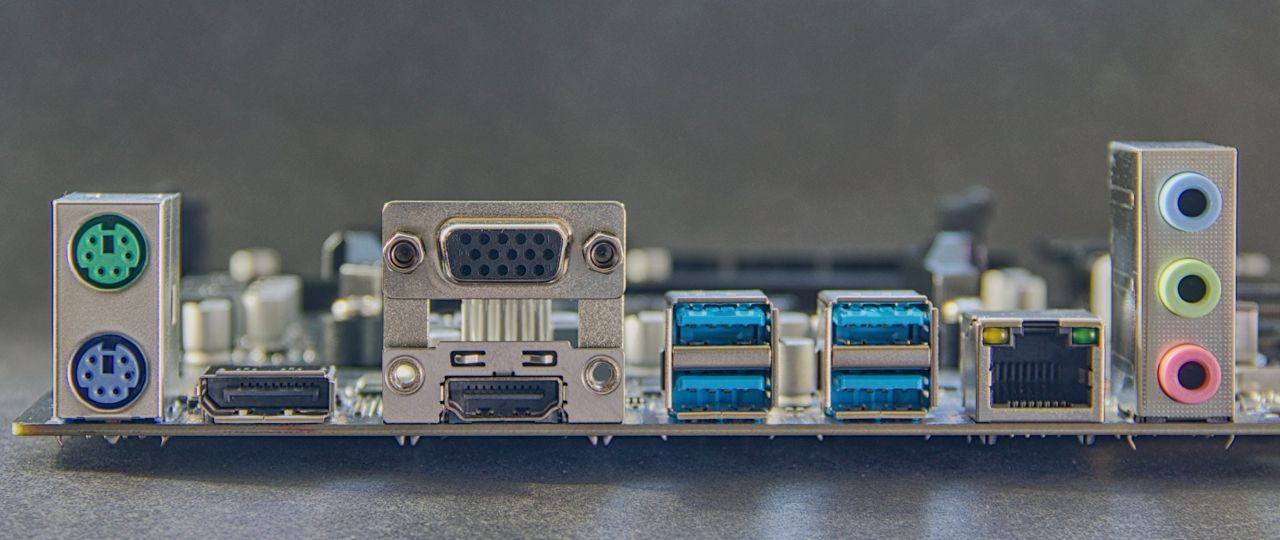

Порты ввода-вывода на задней панели корпуса представлены следующими разъёмами:

• По одному разъёму PS/2 для клавиатуры и мыши

• HDMI, DispayPort и D-Sub для мониторов

• 4 порта USB 3.0

• Порт RJ45 для проводной сети

• Набор из трёх разъёмов minijack 3.5 мм

Выбор разъёмов свидетельствует об ориентации платы на корпоративный сегмент. В частности, наличие портов PS/2 и D-Sub (VGA) позволяют подключить старую, но ещё рабочую периферию, сократив расходы на обновление парка ПК. Отмечу, что на задней панели отсутствуют порты USB 2.0, они могут потребоваться для установки старых операционных систем или обновления прошивки оборудования. Однако внутренние разъёмы USB 2.0 на плате имеются, поэтому при необходимости можно воспользоваться портами на корпусе.



BIOS

В плате используется UEFI BIOS разработки American Megatrends. Его интерфейс максимально схож с текстовыми версиями BIOS начала 2000-х — графического оформления минимум. Для доступа к настройкам нужно нажать кнопку DEL после включения ПК. Во время инициализации устройств и тестирования компонентов плата отображает в нижнем правом углу экрана двузначный POST-код, что может быть полезно при обращении в сервисный центр.

На главной странице можно изменить системную дату и время. Также предлагается выбрать язык интерфейса, но в списке доступен только английский.

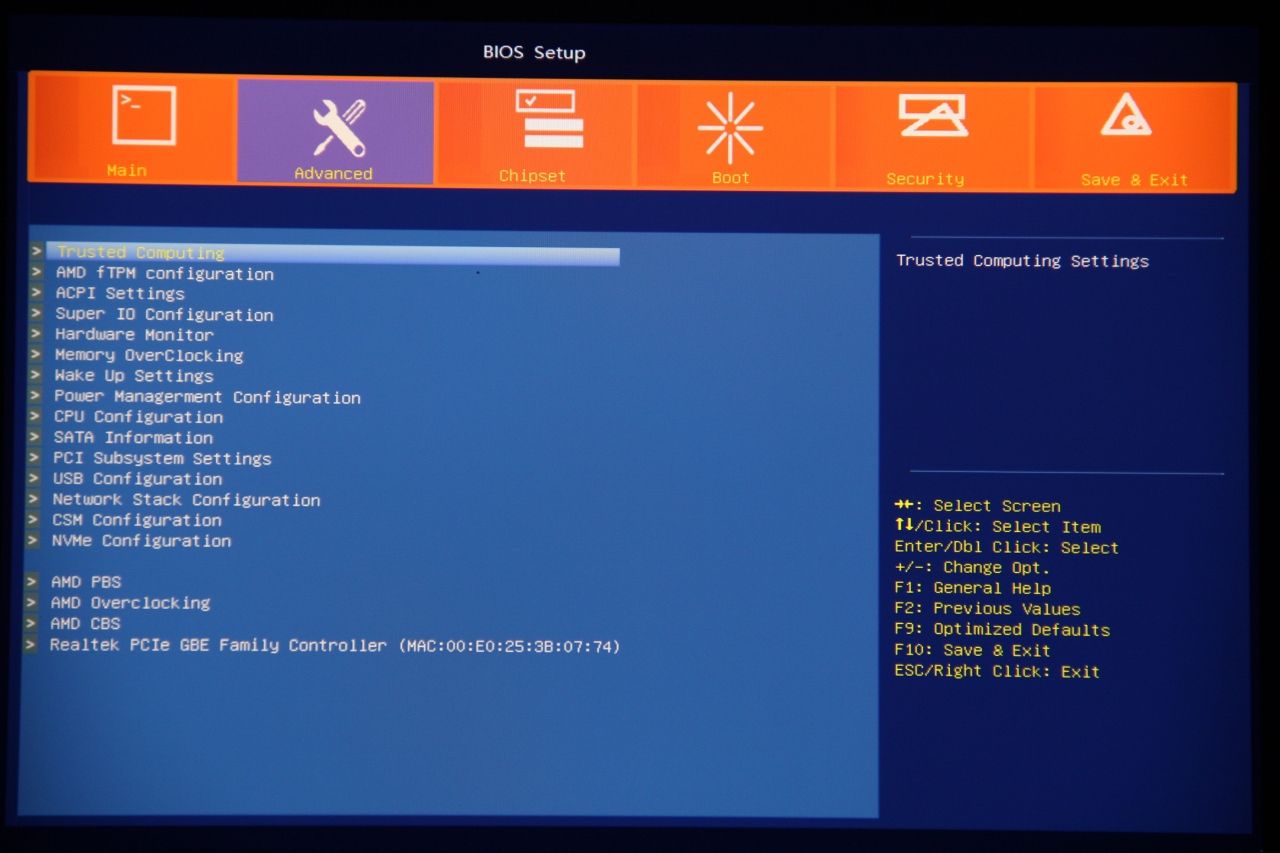

Полный контроль над возможностями платы даёт раздел Advanced.

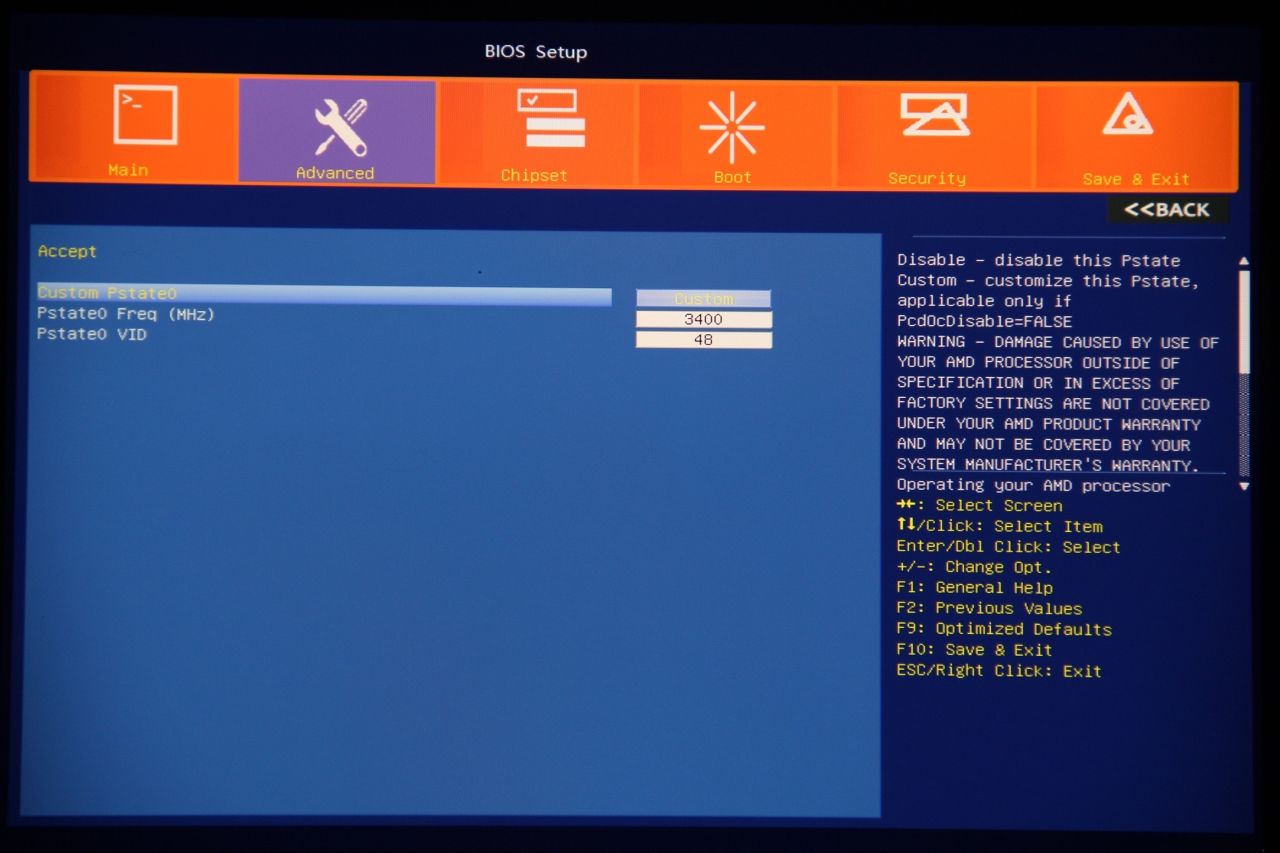

В отличии от Intel, AMD не ограничивает разгон своих процессоров, и плата позволяет попробовать свои силы в оверклокинге. Нужно лишь помнить, что преобразователь питания процессора на данной плате не рассчитан на серьёзное увеличение тактовой частоты и напряжения.

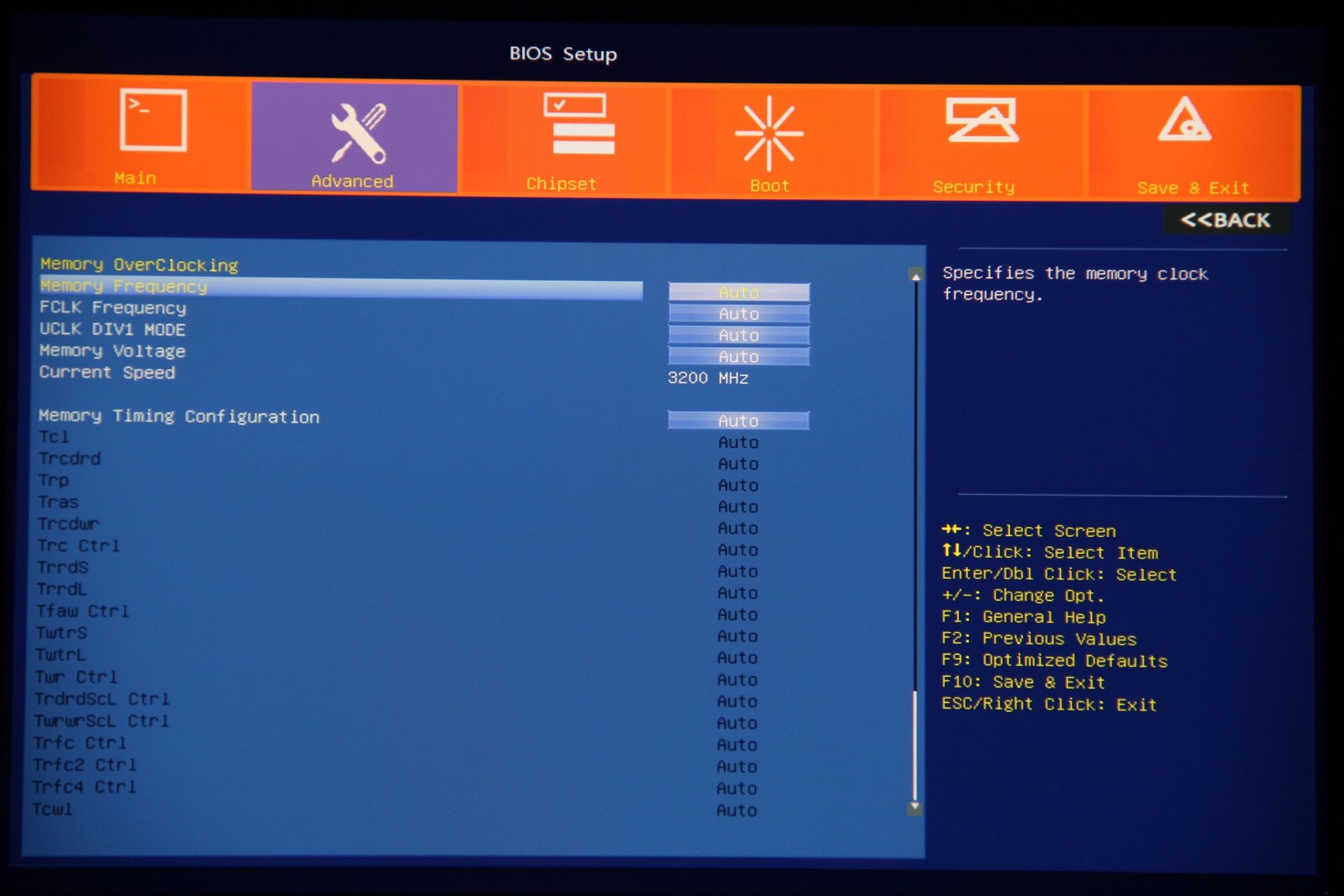

Память тоже поддаётся разгону, поэтому можно не ограничиваться профилями JEDEC и XMP/EXPO.

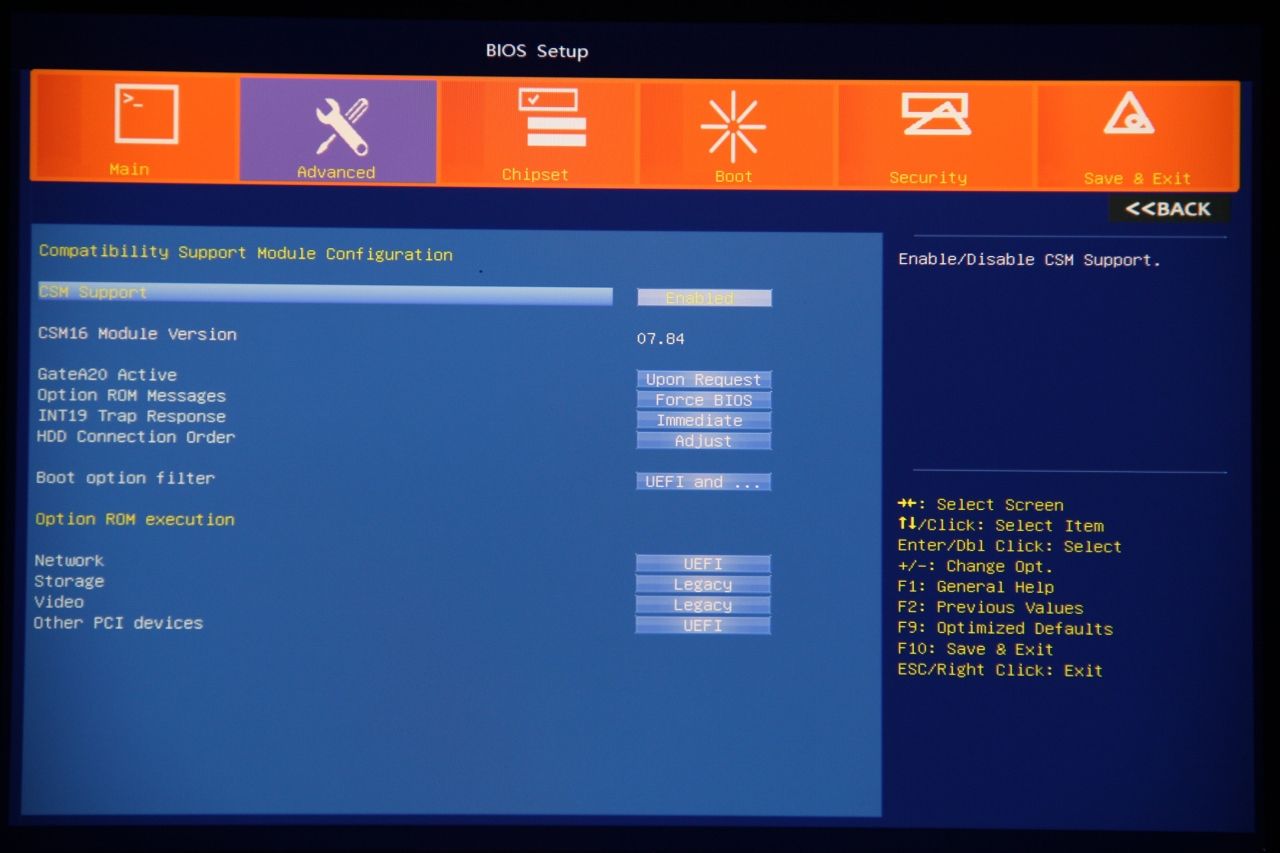

Нестандартные и старые операционные системы, у которых отсутствует поддержка UEFI, можно легко установить благодаря CSM.

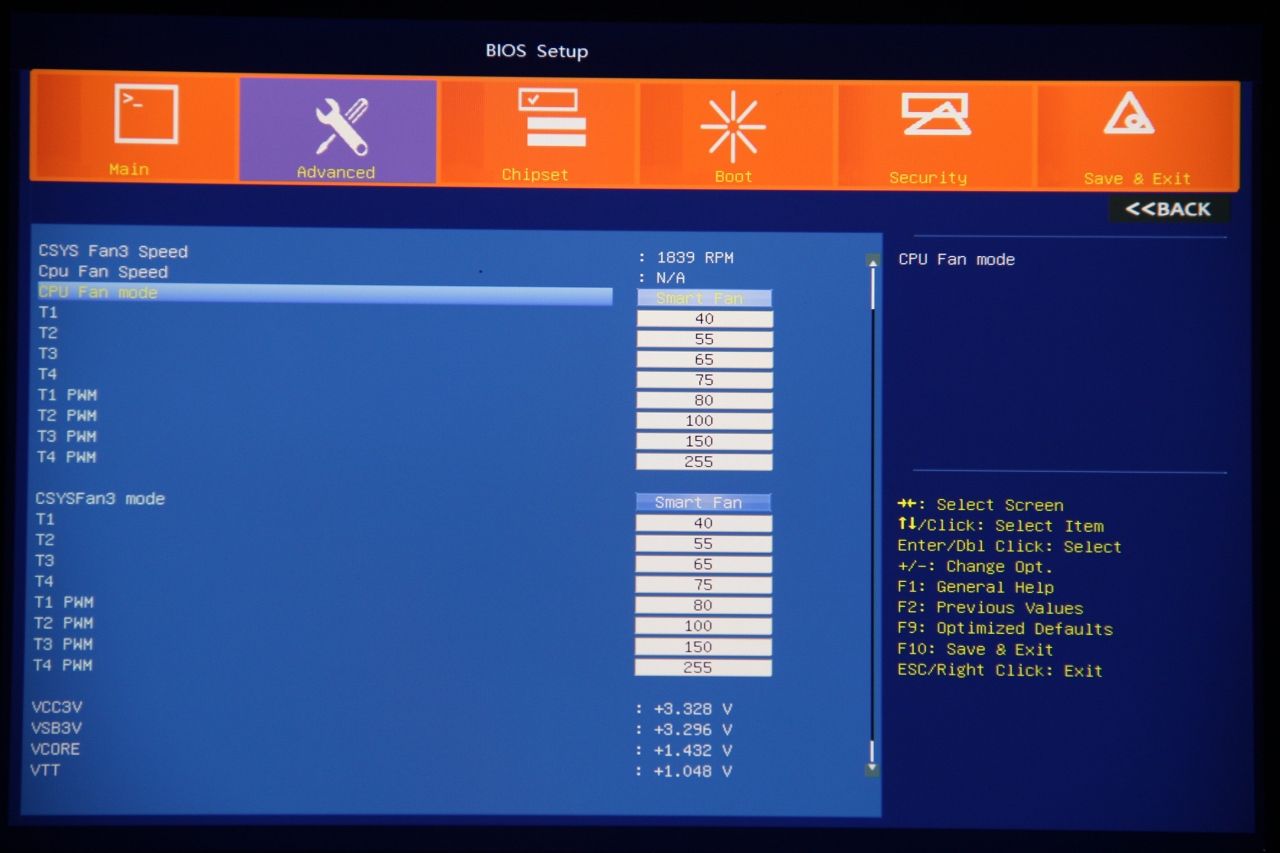

Два вентилятора из трёх можно настроить в разделе мониторинга. Охлаждение может работать в полностью автоматическом режиме, на полной скорости или по четырём температурным точкам, которые задаются пользователем.

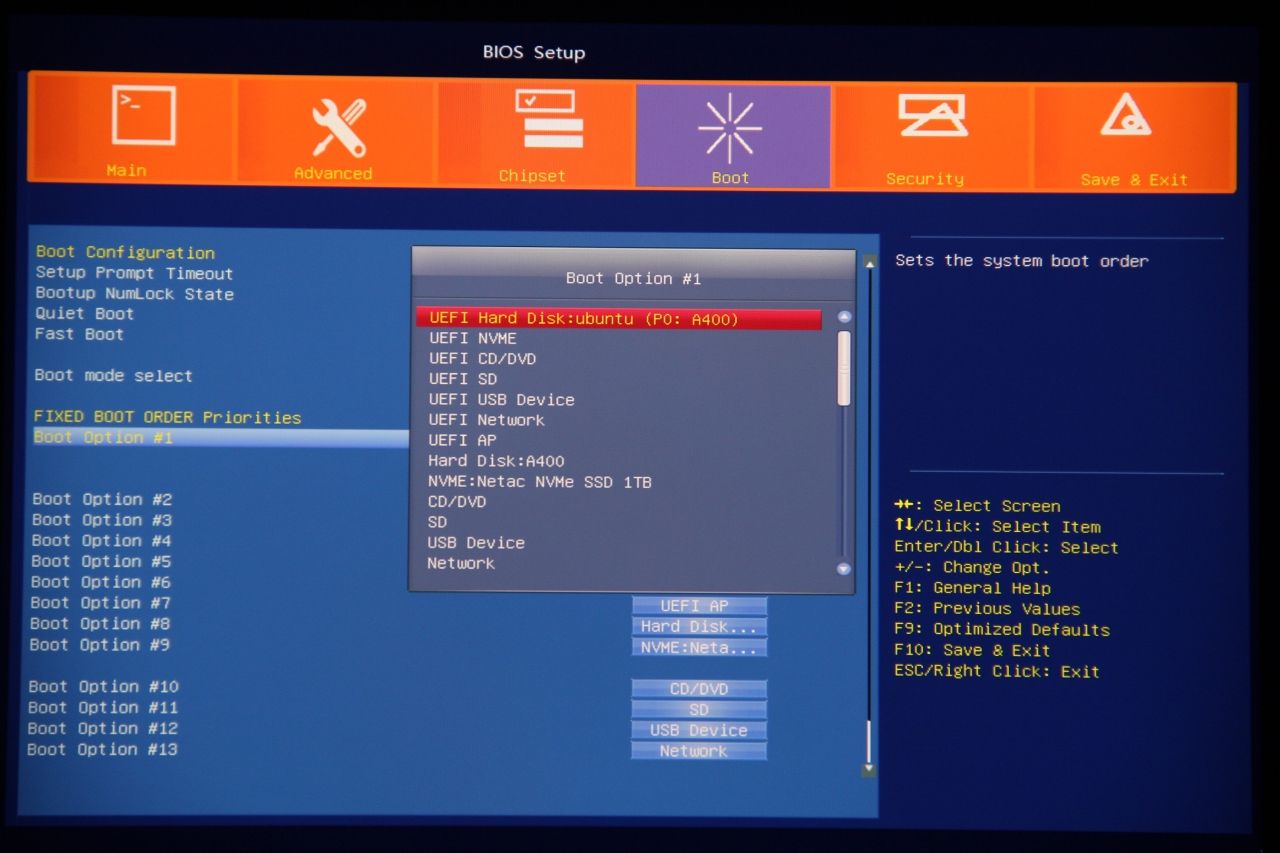

Настройки загрузки позволяют выбрать не только конкретное загрузочное устройство, но и определённый класс накопителей, например, USB-флэшки или карты памяти SD. Такая гибкость позволит реализовать отказоустойчивую загрузку, когда даже минимальная пауза в рабочем процессе недопустима.

Некоторые опции BIOS будут полезны для организаций с большим парком ПК. Например, включение ПК по сети (Wake On LAN) и по расписанию (Wake Up by RTC) можно использовать для резервного копирования данных или обновления ПО в нерабочее время.



Тестирование

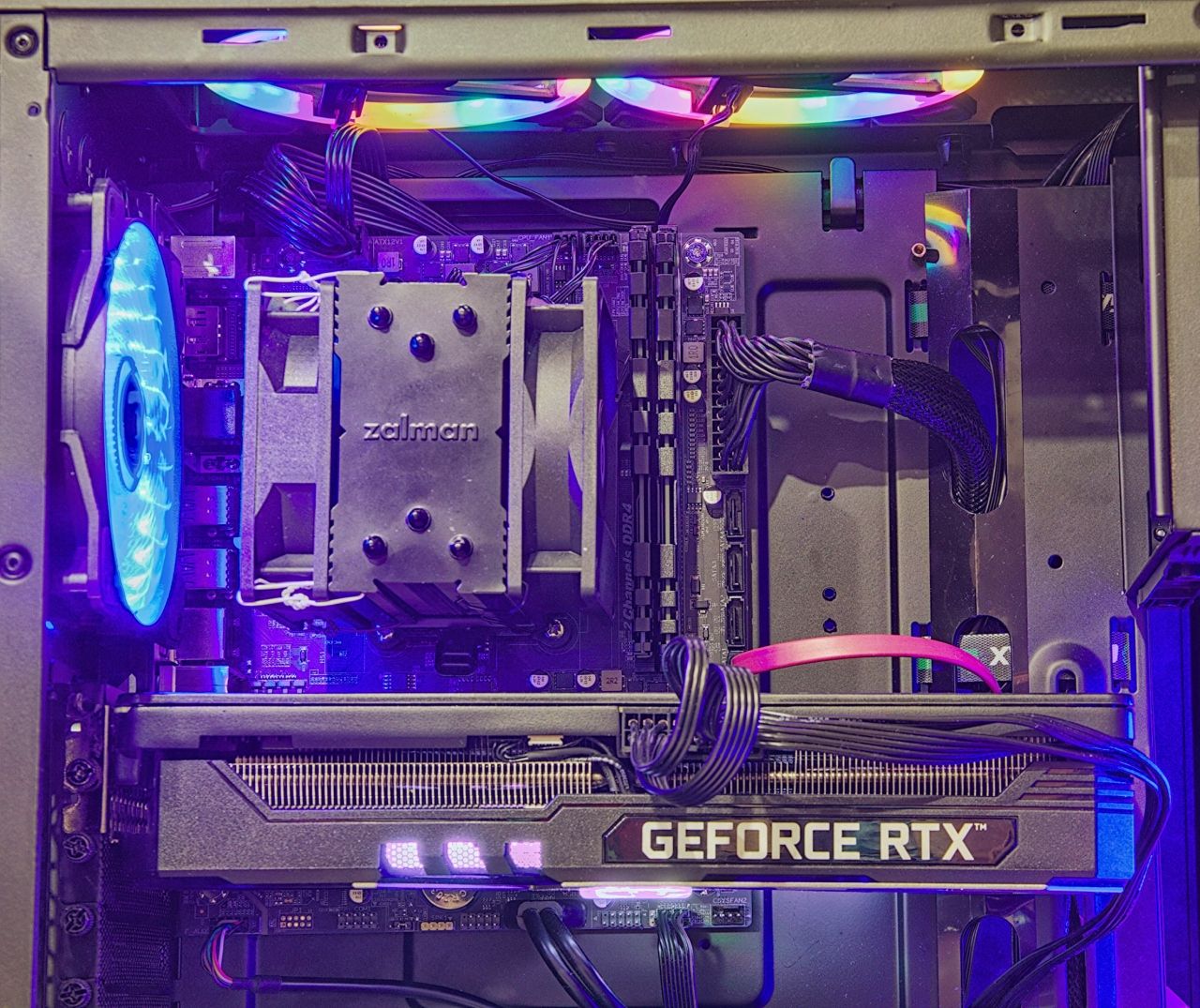

Плата BaseTech B550M-K ориентирована на офисные ПК, и в большинстве случаев будет работать с процессором со встроенной графикой. К сожалению, у меня подходящего процессора не оказалось, поэтому я собрал системный блок с дискретной видеокартой. Сборка состоит из следующих комплектующих:

• Материнская плата BaseTech B550M-K

• Процессор AMD Ryzen 7 5700X

• Оперативная память Tesla DDR4-3200 2x8 Gb

• Видеокарта Palit GamingPro OC RTX 3070 8Gb

• SSD BaseTech A400 128Gb

• SSD Netac NV7000 1Tb

• Кулер Zalman CNPS4X

• Блок питания Zalman MegaMax 800W

• Корпус GameMax M905

Тесты проводились в операционной системе Windows 10. В поисках драйверов для материнской платы я зашёл на страницу на официальном сайте, однако на момент подготовки обзора драйвера для скачивания не предлагались. К счастью, утилита Snappy Driver Installer подобрала всё необходимое для работы.

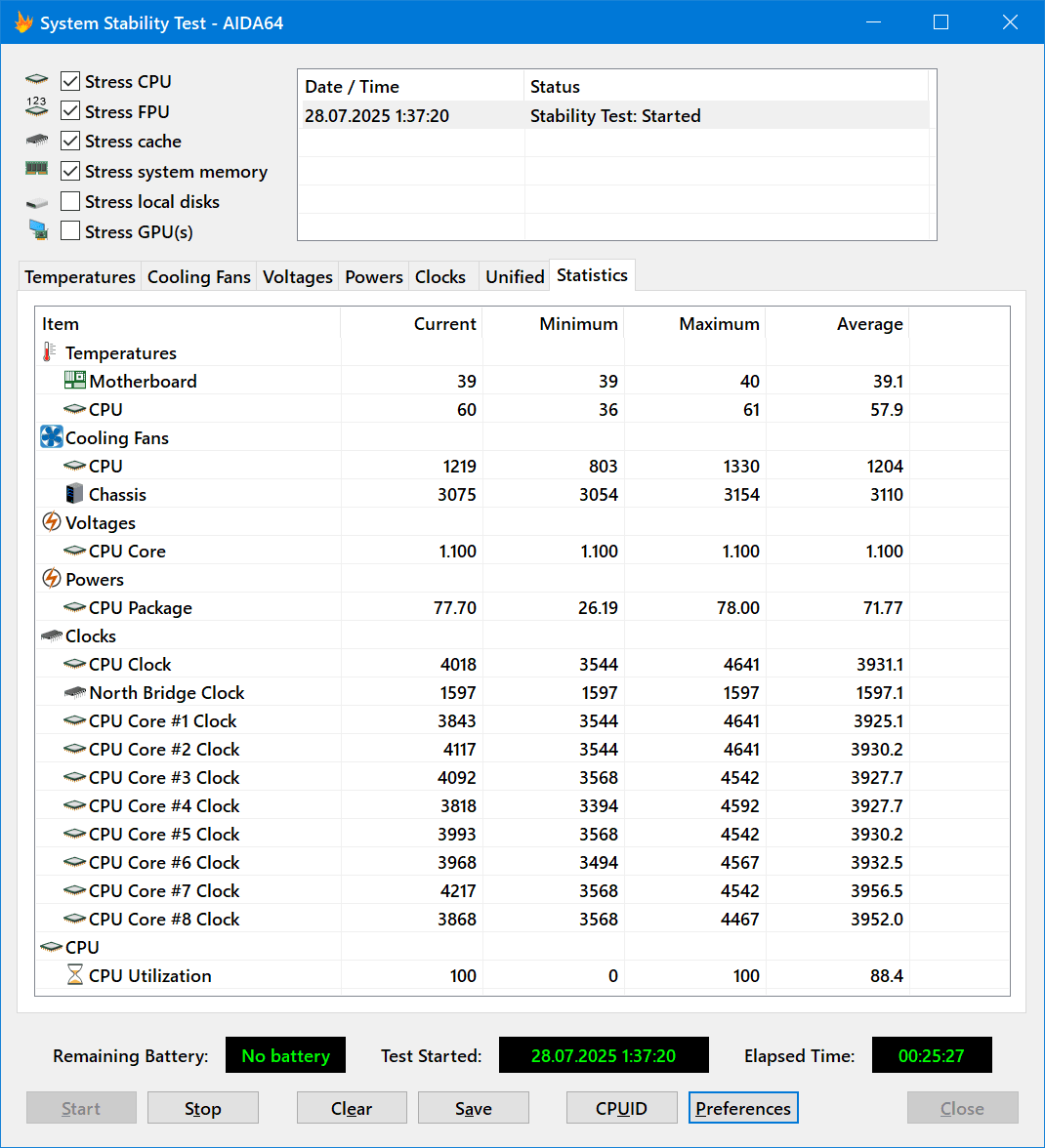

В первую очередь я запустил проверку стабильности системы в AIDA64. 25-минутный тест никаких проблем не выявил. Температура процессора Ryzen 7 5700X при потреблении около 80 Вт не превышала 61 °С.

С помощью ИК-термометра я обнаружил, что элементы преобразователя питания процессора (MOSFET) нагрелись до 72 °С. Поскольку установка охлаждения на MOSFET не предусмотрена, я бы не рекомендовал ставить на плату процессоры с заявленным TDP больше 100 Вт. При разгоне также нужно соблюдать осторожность и контролировать температуры на MOSFET, либо обеспечить обдув околосокетного пространства.

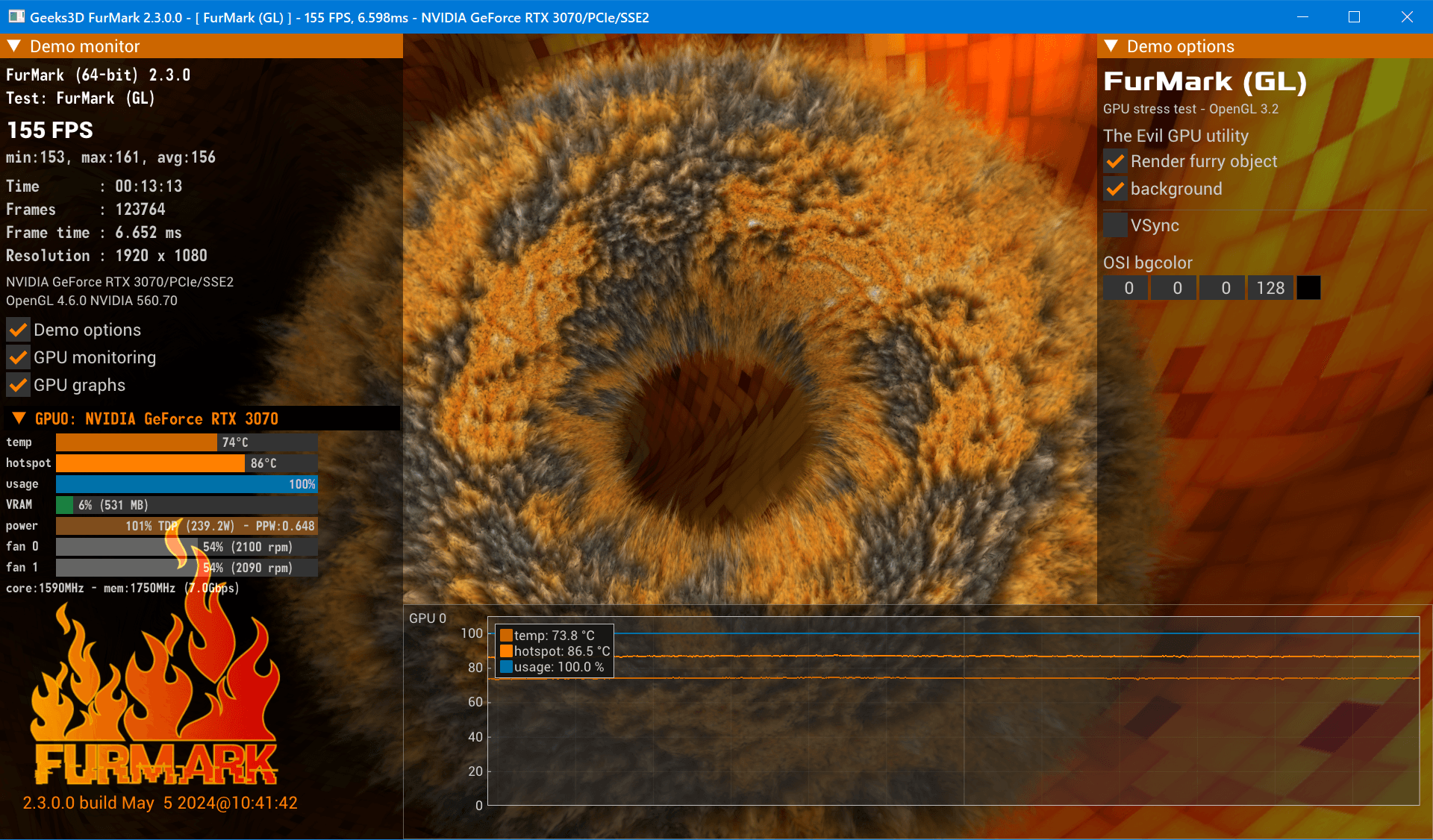

Стабильность работы графического адаптера я проверял в «мохнатом бублике» (FurMark). Здесь также обошлось без неожиданностей. Сборка работала стабильно и с приемлемыми для данной видеокарты температурами.



Сеть и накопители

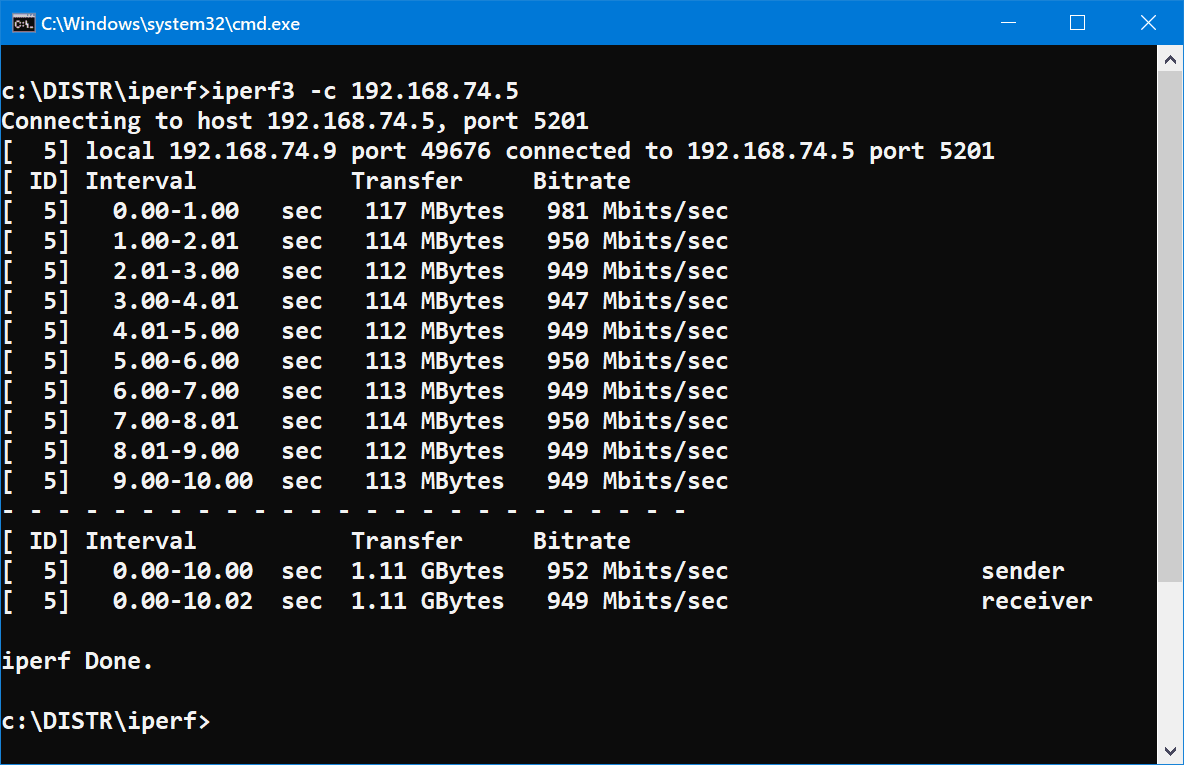

На плате BaseTech B550M-K установлен гигабитный сетевой адаптер 8111H производства Realtek. Проверка показала, что он утилизирует всю доступную полосу пропускания за вычетом служебных данных.

Беспроводного сетевого адаптера на плате нет. Однако она позволяет установить сетевую карту формата M.2 2230 — от WiFi 5 до WiFi 7. Для вывода антенн на заглушке для портов ввода-вывода имеется два круглых отверстия с соответствующими значками.

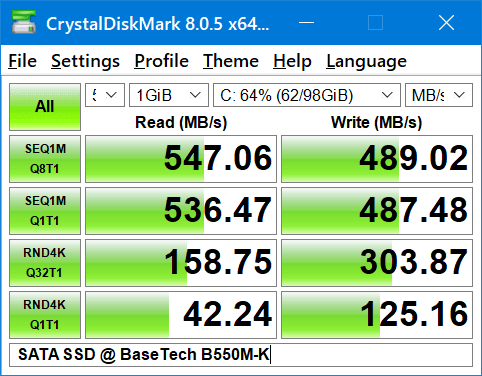

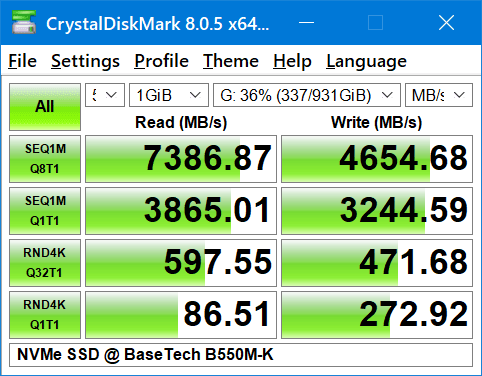

Скоростные характеристики накопителей я оценивал с помощью CrystalDiskMark. SATA SSD ожидаемо продемонстрировал потолок этого интерфейса.

Слот M.2 использует 4 линии PCI Express версии 4.0 от процессора. С одной стороны, это позволяет реализовать возможности топовых накопителей с заявленными скоростями 7 ГБ/c, что видно на скриншоте ниже.

С другой стороны, расположение слота M.2 накладывает ограничения на возможные модели дисков. При использовании дискретной видеокарты топовые SSD, требующие хорошего охлаждения с крупными радиаторами, могут запросто уйти в троттлинг и снизить производительность при длительной нагрузке. Именно так произошло с моим SSD Netac NV7000 в CrystalDiskMark — результаты тестов последовательной записи оказались значительно ниже его возможностей. Очевидно, оптимальным выбором для платы будут SSD, которым достаточно охлаждения в виде тонкой теплорассеивающей пластины.

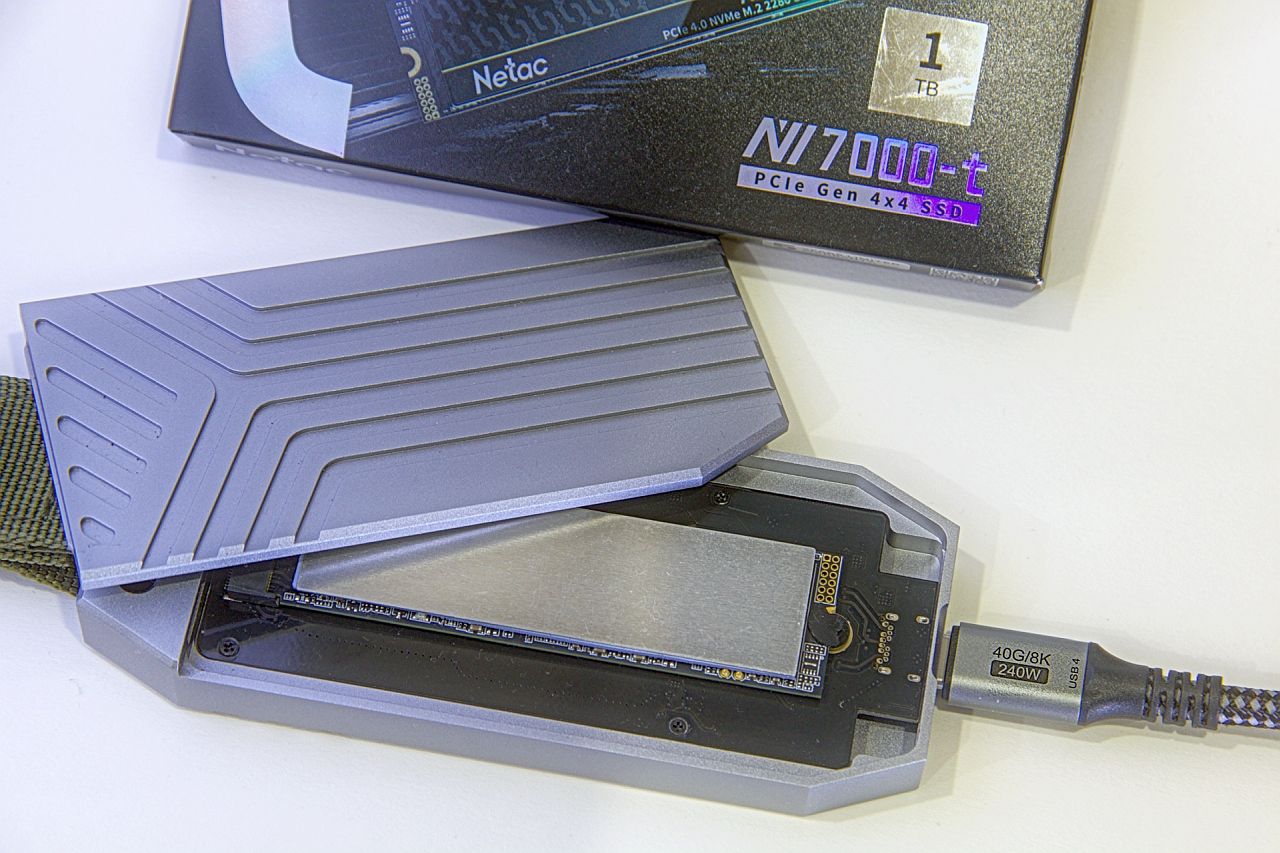

Для оценки скоростных характеристик USB-портов я использовал SSD Netac NV7000 и бокс для накопителей с чипом ASM2464. Данная связка поддерживает работу в стандартах от USB 2.0 (480 Мбит/с) до USB4/Thunderbolt (40 Гбит/c) с максимально возможной скоростью.

Все порты USB на задней панели подключены к контроллеру USB 3.2 Gen 2 в процессоре. С совместимыми устройствами они обеспечивают скорости  до 10 Гбит/с.

Порты USB, выведенные на корпус через внутренний разъём 19-pin, работают в стандарте USB 3.2 Gen 1 и обеспечивают скорости до 5 Гбит/c.

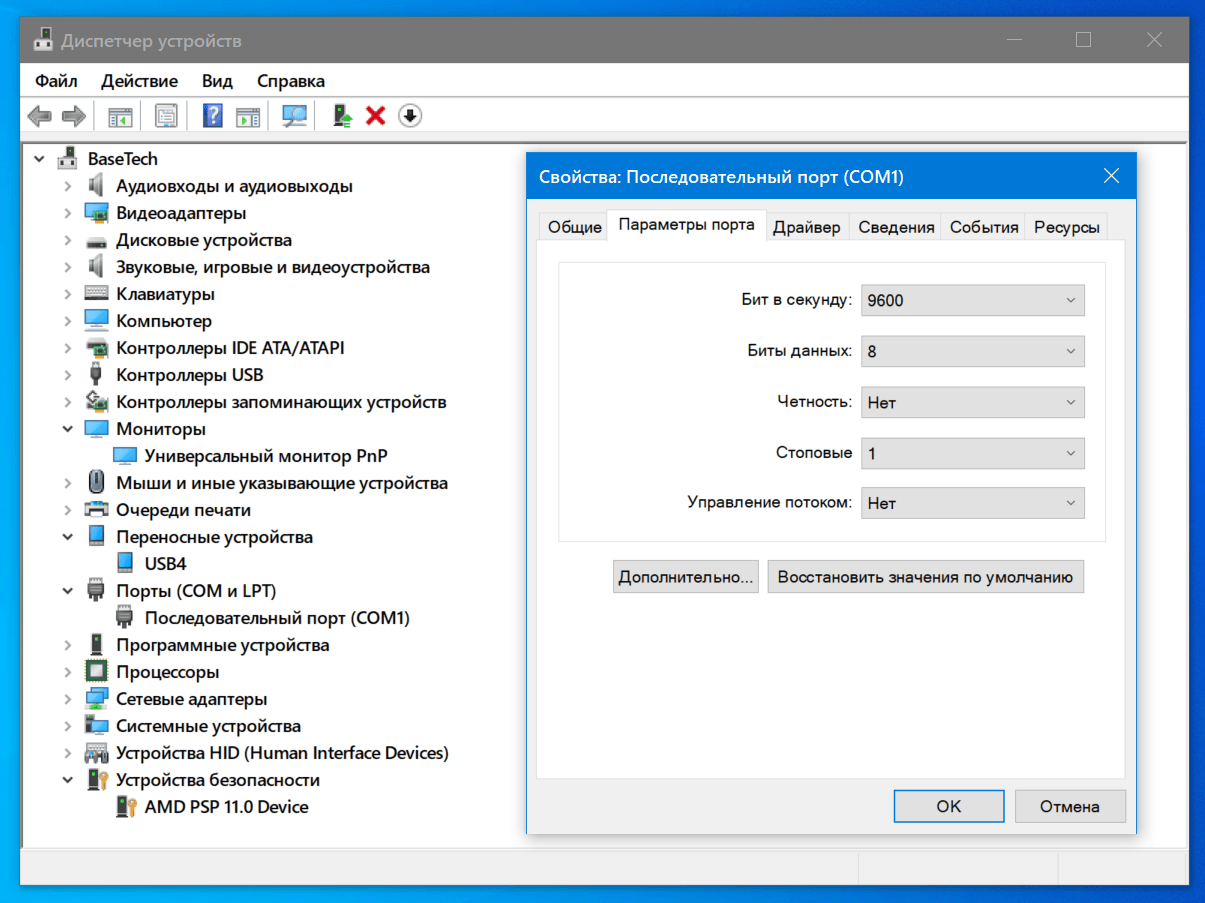

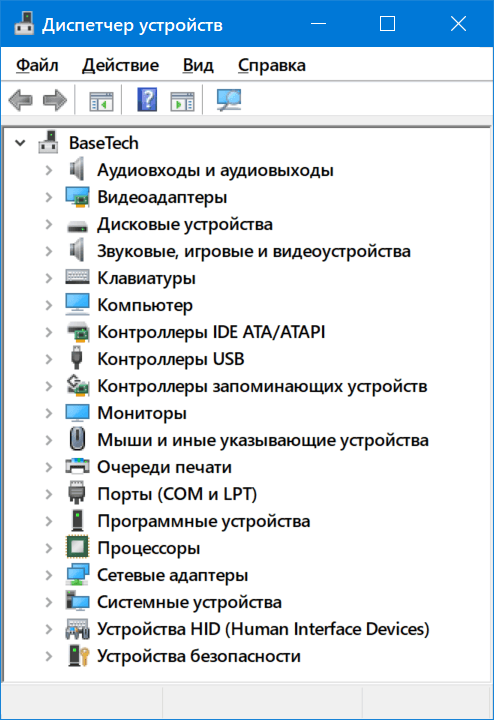

Проверить работу COM-порта не было возможности. Однако он отображается в диспетчере устройств, поэтому его можно задействовать в программах, работающих с последовательными портами, например, в PuTTY. Напомню, что COM-порт представлен колодкой на материнской плате, поэтому дополнительно потребуется планка на заднюю стенку корпуса.



Игровые тесты

Как я уже отмечал, большинство ПК на базе платы BaseTech B550M-K будут работать с интегрированной в процессор графикой. Но можно ли использовать такую плату в игровой сборке, если дополнить её 8-ядерным процессором и видеокартой среднего уровня? Я провёл тесты в Atomic Heart и Cyberpunk 2077 и готов ответить на этот вопрос.

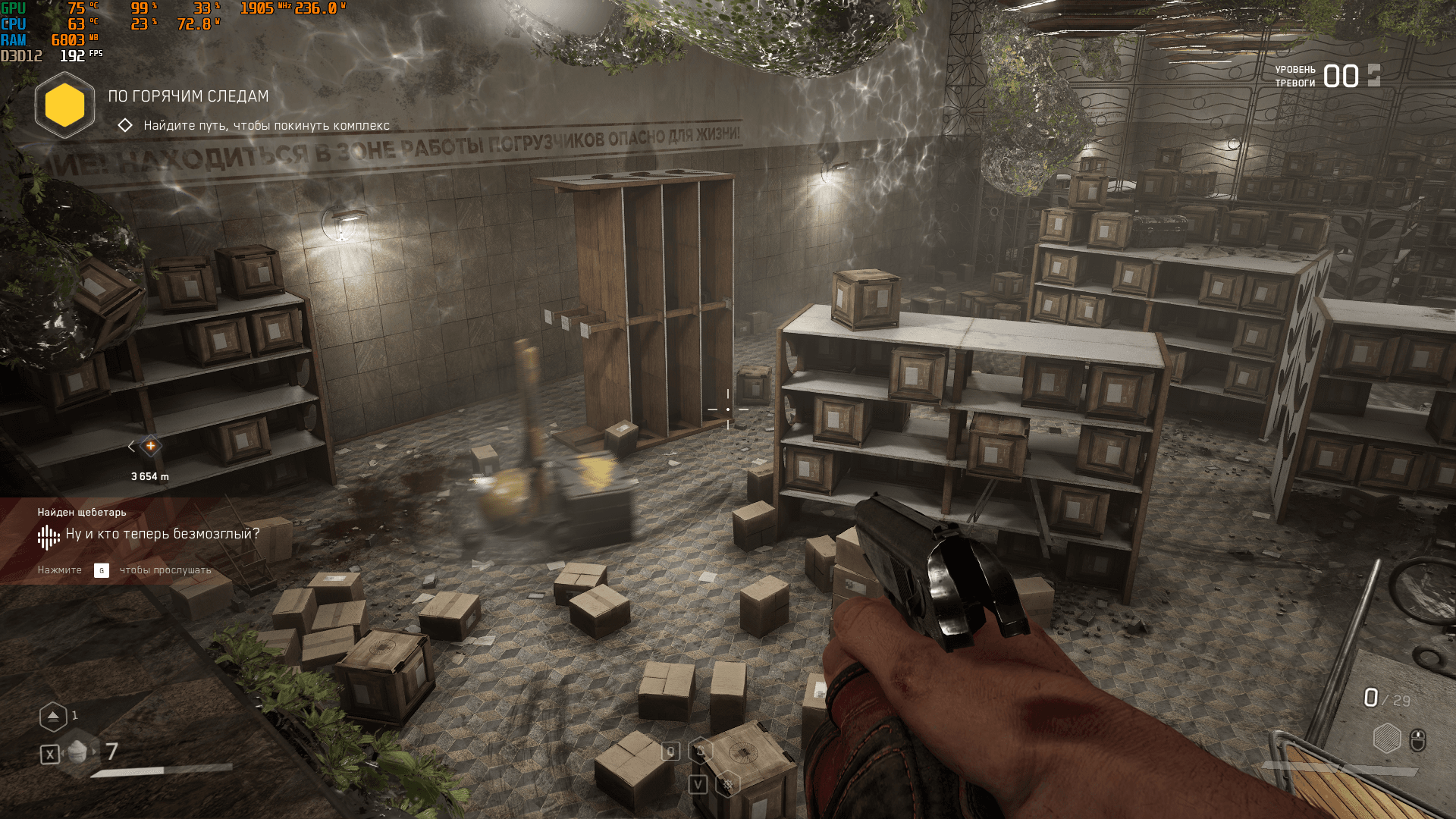

Atomic Heart, популярный российский 3D-шутер 2023 года, хорошо оптимизирован и эффективно использует процессор и видеокарту. С максимальными настройками графики в разрешении Full HD количество кадров в секунду приближалось к 200. Лишь изредка — в коридорах со сложным динамическим освещением или в локациях с большим количеством врагов — счётчик FPS опускался до 120. Видеокарта почти всегда была загружена на 100%, а процессор в большинстве случаев справлялся силами двух ядер, что соответствует 25% загрузки.

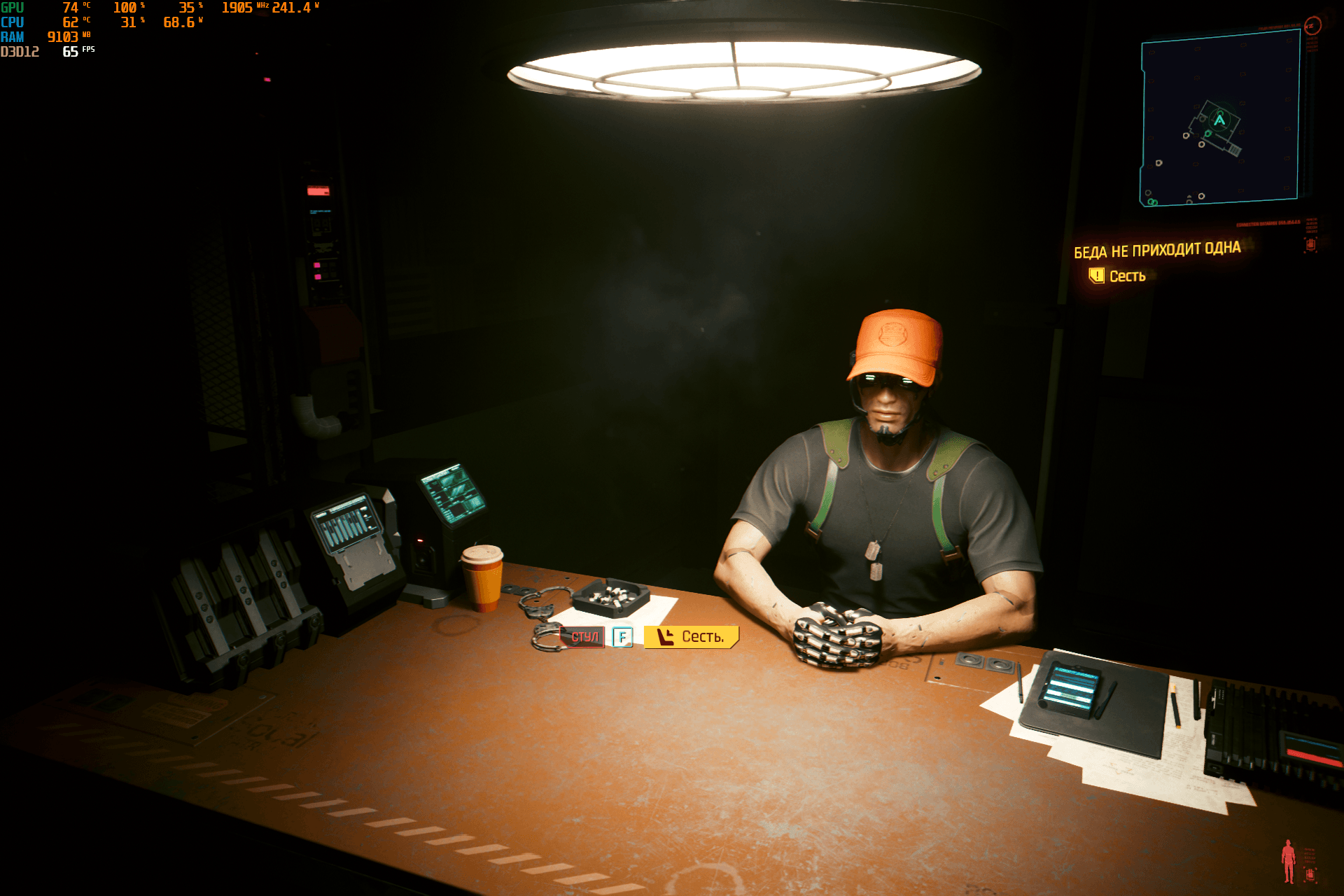

RPG с открытым миром Cyberpunk 2077, несмотря на почтенный по меркам игровой индустрии возраст в 5 лет, способен поставить на колени не самые слабые современные ПК. Крупные карты и большое количество неигровых персонажей требуют большого объёма вычислений, из-за чего нагрузка на процессор в игре гораздо выше, чем в Atomic Heart — до 75%. А если  в игре выставить впечатляющие настройки графики, то видеокарта уровня RTX 3070 с трудом обеспечит минимально комфортные 60 кадров в секунду.

Формально на базе платы BaseTech B550M-K можно собрать игровой ПК среднего уровня, поскольку плата поддерживает соответствующие процессоры и видеокарты. Однако компоновка платы ограничивает выбор SSD. Единственный разъём M.2 расположен аккурат под системой охлаждения видеокарты, из-за чего придётся выбирать бюджетные модели с невысокими радиаторами или без радиаторов вообще. Если бюджет ограничен, а играть очень хочется, рекомендую рассмотреть платы BaseTech на чипсете Intel B760, они больше подходят для сборки игрового ПК.

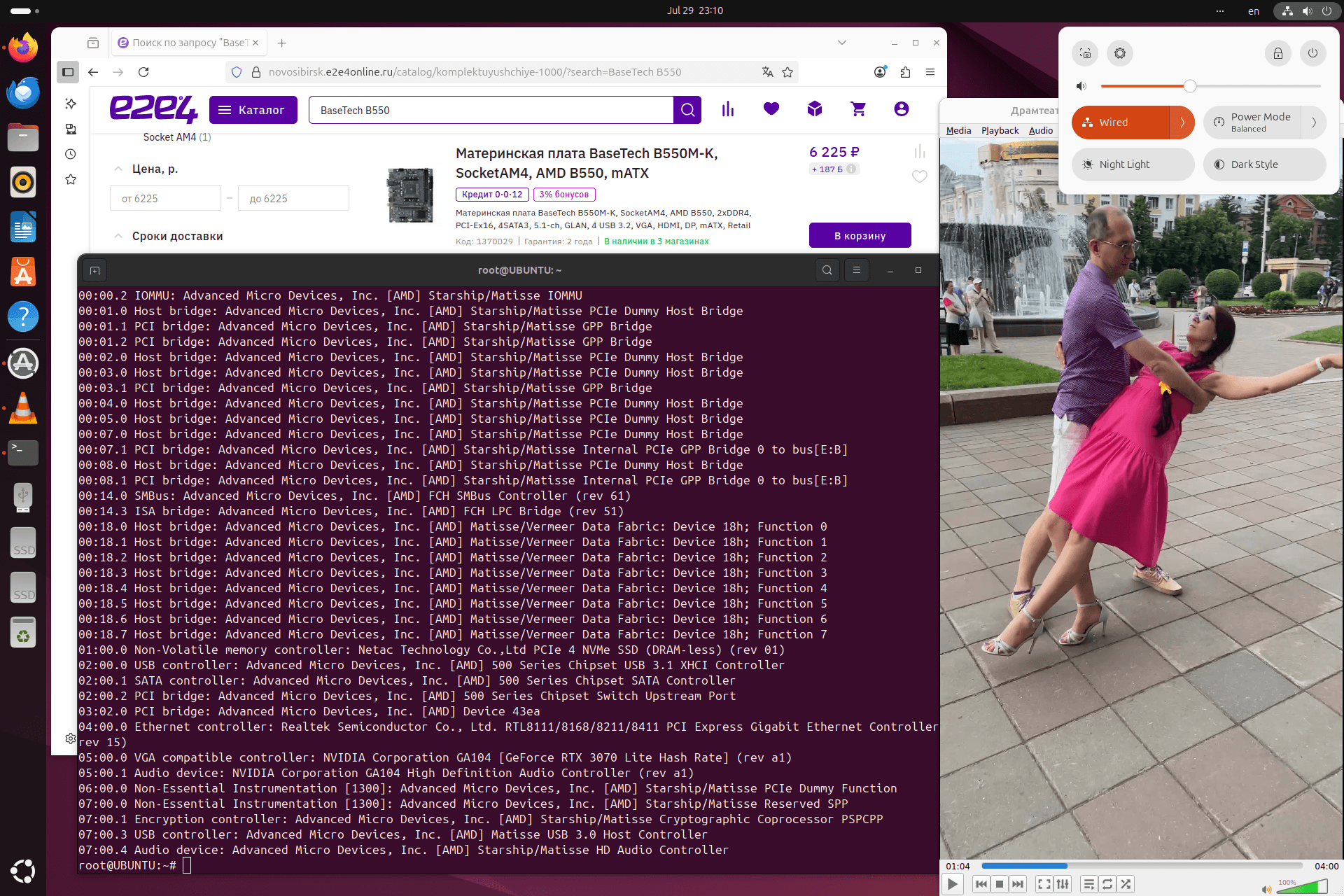

Работа под Linux

Операционные системы с ядром Linux могут стать альтернативой ОС от Microsoft в большинстве офисных сценариев. Однако далеко не всё оборудование современных материнских плат функционирует под альтернативными ОС. Я установил операционную систему Ubuntu последней версии и убедился, что тестовый ПК с материнской платой BaseTech B550M-K работает под Linux без каких-либо замечаний.

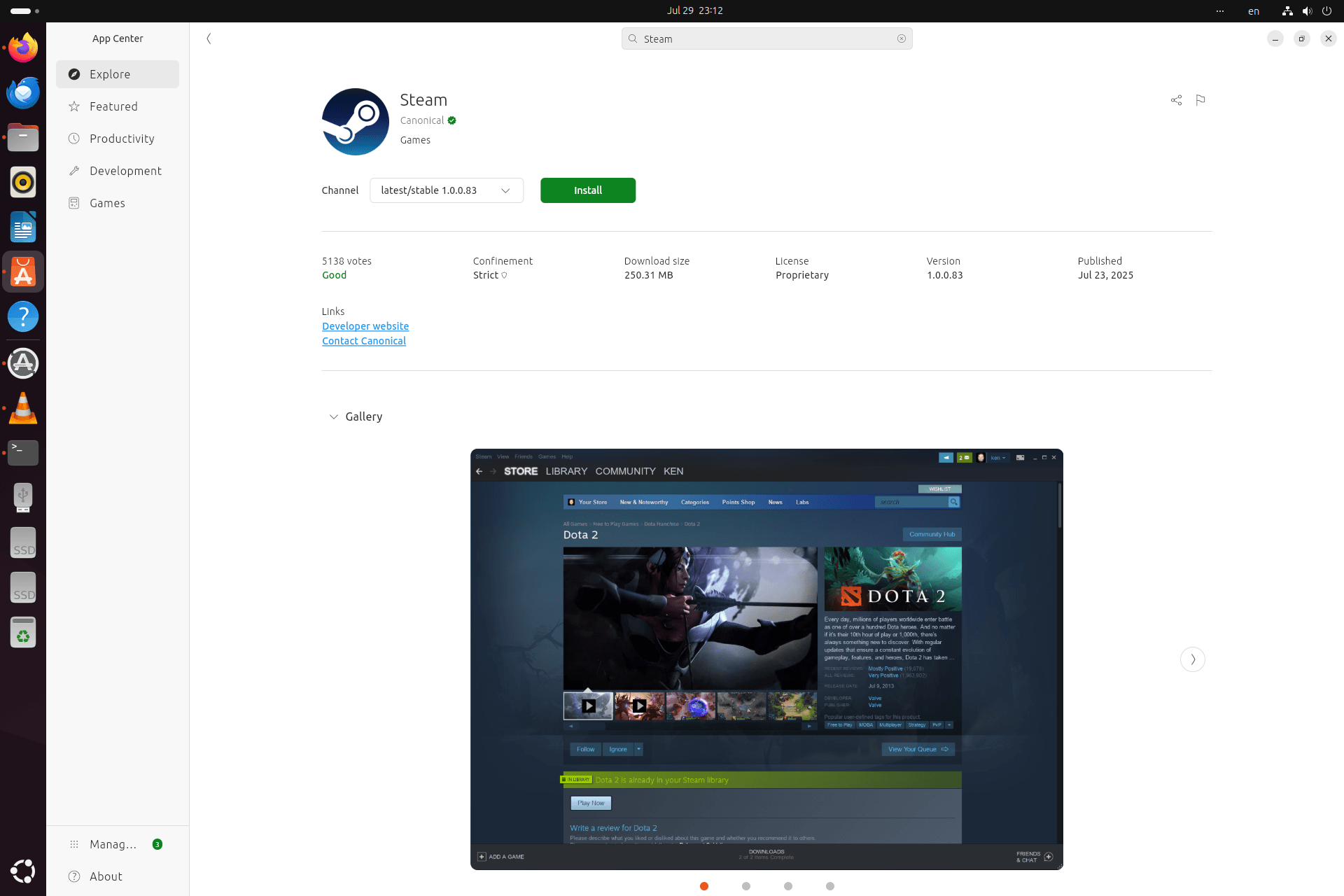

Офисный пакет, совместимый с Microsoft Office, браузер и почтовый клиент закроют потребности большинства офисных рабочих мест. В центре приложений можно установить мессенджеры и другое ПО для работы. Для домашних пользователей в репозитории Ubuntu тоже найдётся много интересного.



Заключение

BaseTech B550M-K — недорогая плата на актуальной платформе AMD AM4. Она имеет все шансы стать идеальной основой офисного ПК в паре с процессором, оснащённым интегрированной графикой. За счёт поддержки периферии с интерфейсом PS/2 и мониторов с аналоговым входом D-Sub, организации могут сократить расходы на обновление парка компьютеров. Не менее важна и стабильная работа платы под ОС Linux, это позволит уменьшить расходы на лицензии для ОС Microsoft. Благодаря COM-порту, сборку на основе платы можно использовать для управления промышленным или сетевым оборудованием.

Плату BaseTech B550M-K можно использовать и в качестве основы для бюджетного игрового ПК. Однако при сборке необходимо учитывать две важные особенности. Во-первых, компоновка платы накладывает ограничения на выбор M.2 SSD. Высокопроизводительные модели твердотельных дисков не подойдут из-за ограничения по высоте радиатора — придётся ограничиться менее скоростными моделями с интерфейсом PCIe 3.0 или даже SATA SSD. Во-вторых, многих может не устроить отсутствие ARGB-контроллера, который уже давно считается непременным атрибутом системных плат, ориентированных на геймеров.
